Обманка инвертора холодильников
Hitachi, Sharp, Panasonic
Замените компрессор CL1310, CL1610-DL, CL1588-DA, CL1597, WL14H10DA, WL14H92DAD, WL16H10DA, WL16H11DAB на неоригинальный
Обманка поможет заменить оригинальный компрессор холодильника на обычный. Без работающего оригинального компрессора холодильник покажет ошибку. Чтобы это обойти ставится плата обманки. Эта плата получает команды управления компрессором, а обратно дает ответы, что "с компрессором все в порядке". Хотя на самом деле компрессор уже не тот.
Последняя версия обманки кроме Hitachi поддерживает Sharp SJ-XE55PM-BE, SJ-H511K-T, SJ-PX99F-BE (компрессор DZ99Y1F-10BD), и Panasonic NR-D511XR, NR-F555 на ENI68C13DCH.
Проверено на холодильниках Hitachi R-WB552PU3, R-SF48EMU, R-V542PU3X, R-VG472PU3, R-C6200U, R-M702GPU2, R-V662, R-BG410. Инструкцию по Hitachi с примерами читайте ниже
Проверено на холодильниках Hitachi R-WB552PU3, R-SF48EMU, R-V542PU3X, R-VG472PU3, R-C6200U, R-M702GPU2, R-V662, R-BG410. Инструкцию по Hitachi с примерами читайте ниже
Установка обманки на Sharp описана на странице
Некоторые модели и платы пока не поддерживаются:
Что показывает мигание обманки?
На плате расположены 4 светодиода
2 ЖЕЛТЫХ:
показывают обмен данными
показывают обмен данными
ЗЕЛЕНЫЙ:
Мигает 2 раза в секунду - ждите 5 минут запуска компрессора
Включен - компрессор включен
Мигает 1 раз в 2 секунды - компрессор выключен
Мигает 2 раза в секунду - ждите 5 минут запуска компрессора
Включен - компрессор включен
Мигает 1 раз в 2 секунды - компрессор выключен
КРАСНЫЙ
отладочный.
Информация для программиста
отладочный.
Информация для программиста
Важные замечания до начала работ
1. Без нагрузки на выходе обманки при подаче напряжения будет не 220В, а 63В
Если хотите проверить работу без компрессора, подключите лампочку или фен
Если хотите проверить работу без компрессора, подключите лампочку или фен
2. Для пайки нельзя использовать паяльную кислоту, только канифоль или флюс ЛТИ-120
3. Корпус оптрона лучше выкусить бокорезами, оставив длинные пеньки от ножек
Паять провод к пенькам удобнее, и не повредится плата
Паять провод к пенькам удобнее, и не повредится плата
4. К плате обманки ничего не нужно припаивать или обкусывать. Гарантия на испорченную плату отменяется:
5. Если после установки обманки плата холодильника Hitachi мигает светодиодом 11 раз
Этого кода ошибки в документации нет. Он означает, что главный процессор не получил правильного ответа от обманки или от оригинального процессора управления компрессором на плате. Проверяйте пайку белого и желтого провода
Этого кода ошибки в документации нет. Он означает, что главный процессор не получил правильного ответа от обманки или от оригинального процессора управления компрессором на плате. Проверяйте пайку белого и желтого провода
Подключение обманки инверторного компрессора холодильника Hitachi
Изображения ↓ увеличиваются кликом
Подключение обманки к плате Hitachi R-V662
Подключение обманки к плате Hitachi R-V542, R-VG472
Подключение обманки к плате Hitachi R-WB552
Подключение обманки к плате Hitachi R-SF48EMU
Подключение обманки к плате Hitachi R-C6200, R-C6800
На обратной стороне платы поставьте перемычку для исключения теплового защитного реле прежнего компрессора:
Подключение обманки к плате Hitachi R-W662
Подключение обманки к плате Hitachi R-M702G
Подключение обманки к плате Hitachi R-BG410

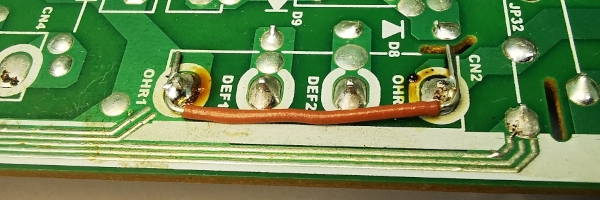

На плате замкнуть контакты OHR1-OHR2 (CN2: 1 и 7)

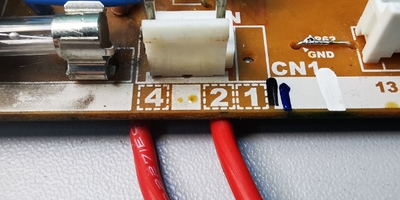

Питание обманки подключить к контактам 2 и 4 разъёма CN1

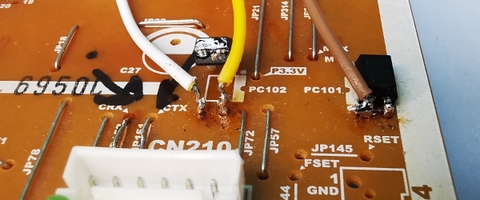

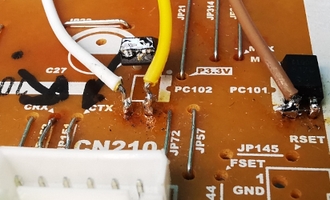

Коричневый сигнальный к 1 контакту оптрона PC101, белый (GND) и жёлтый к PC102. PC 102 удалить
Подключение силовой проводки холодильника Hitachi
Установите обманку рядом с платой, прикрепите к пластику. Обманка не должна касаться металлических частей.

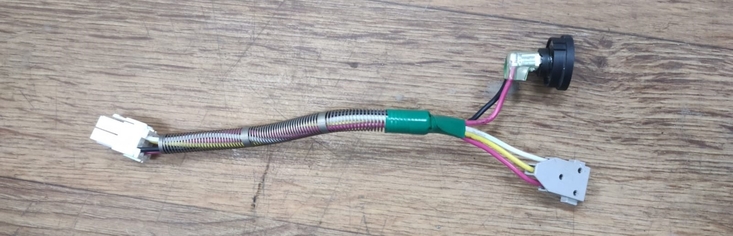

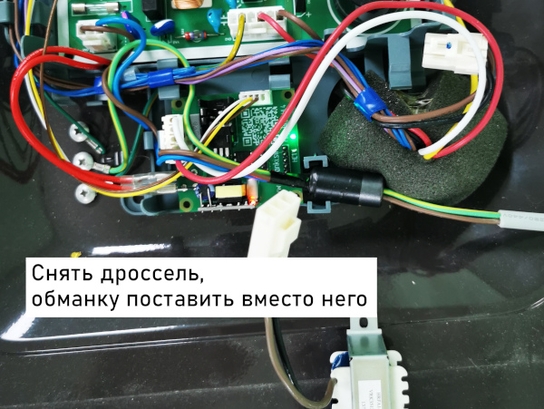

Ко всем платам Hitachi подключен дроссель рядом и термореле в моторном отсеке. Поставьте перемычку на плату, уберите из цепи дроссель и термореле.

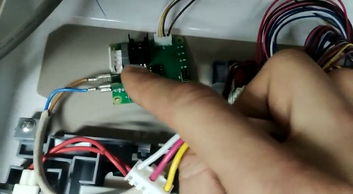

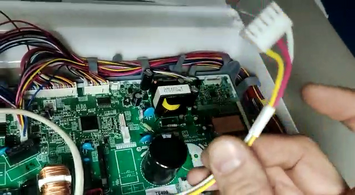

Переключите фишку проводки компрессора на обманку
В моторном отсеке

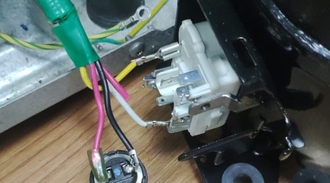

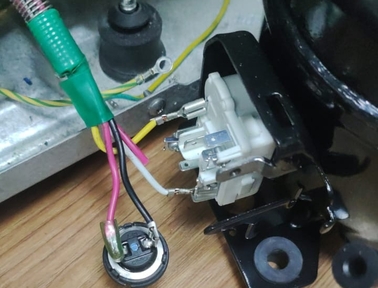

Белый и желтый провод подключите к пускозащитному реле нового компрессора. Полярность не важна.
Оригинальное термореле использоваться не будет. Вместо него работает термореле нового компрессора.
Оригинальное термореле использоваться не будет. Вместо него работает термореле нового компрессора.
Если на контактах термореле при включенном холодильнике 220-230V, и нет индикации на дисплее, холодильник не включается, то термореле неисправно.
Термореле можно убрать совсем, а проводку до него замкнуть.
Обычно это красный и коричневый силовой провод от платы
Термореле можно убрать совсем, а проводку до него замкнуть.
Обычно это красный и коричневый силовой провод от платы
#S37WVPU

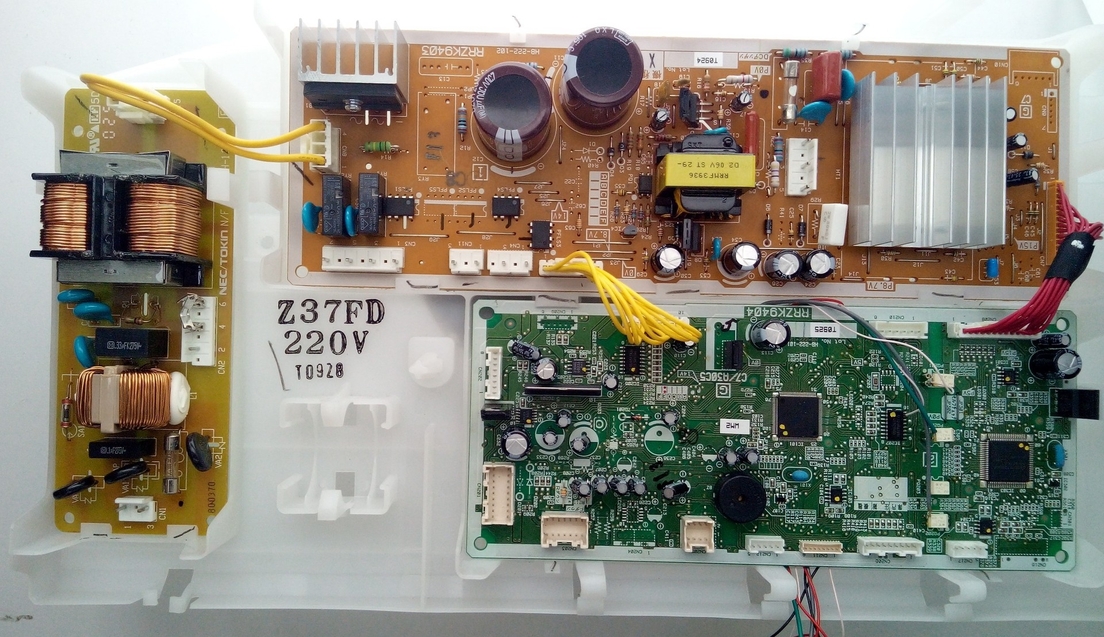

Обманка испытывается на платах Hitachi R-S37WVPU, R-SF55XMU
R-S37WVPU

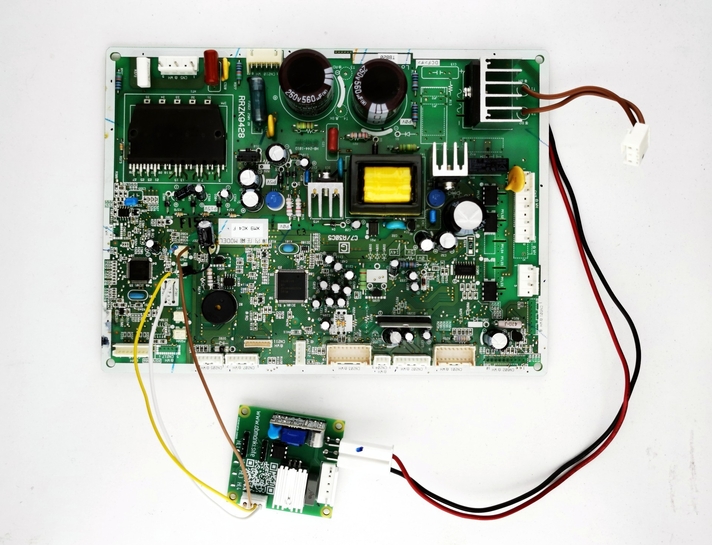

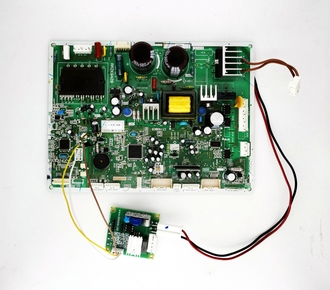

Холодильник R-SF55XMU с платой RRZK9428. Фото с установленной обманкой:
