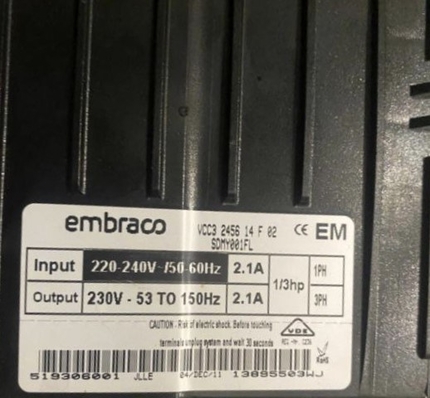

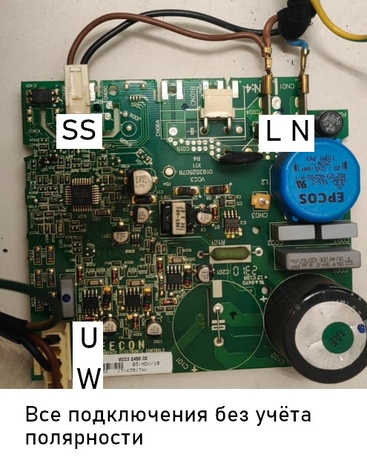

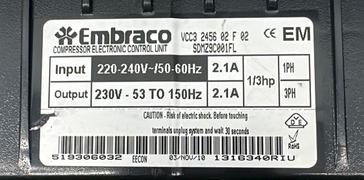

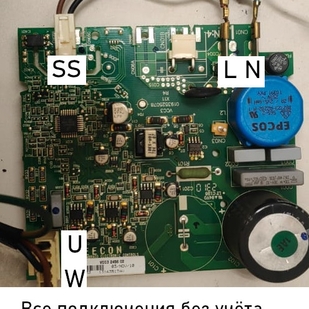

Обманки инверторных компрессоров

#midea

Centek CT-1755, Hisense BCD-440, Dexp RF-MN450DMA

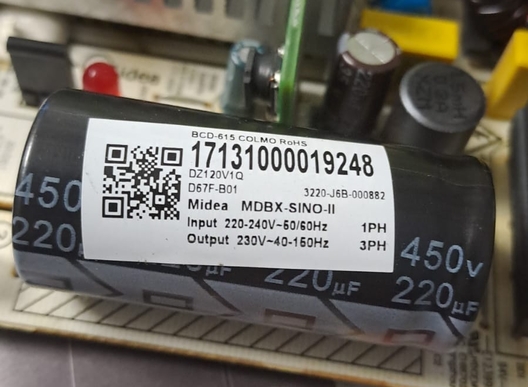

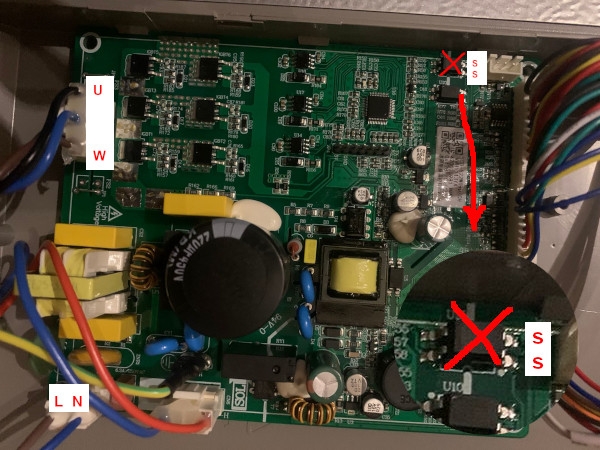

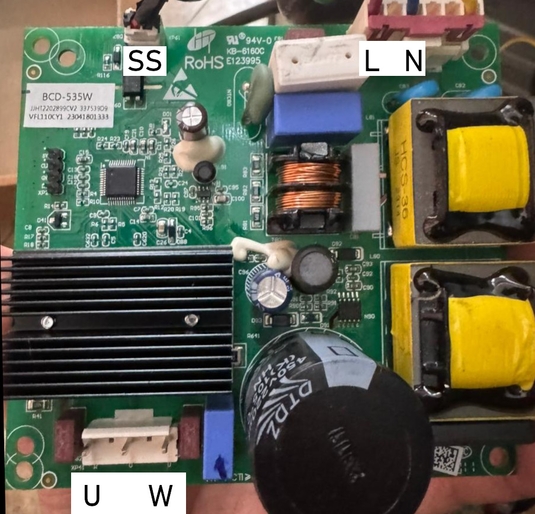

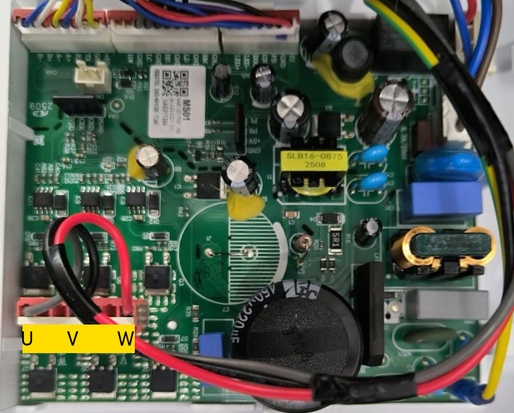

На холодильнике установлен компрессор DZ120V1D, плата управления Midea BCD-440WTPM (E) BCD-460WGPM 17131000011583

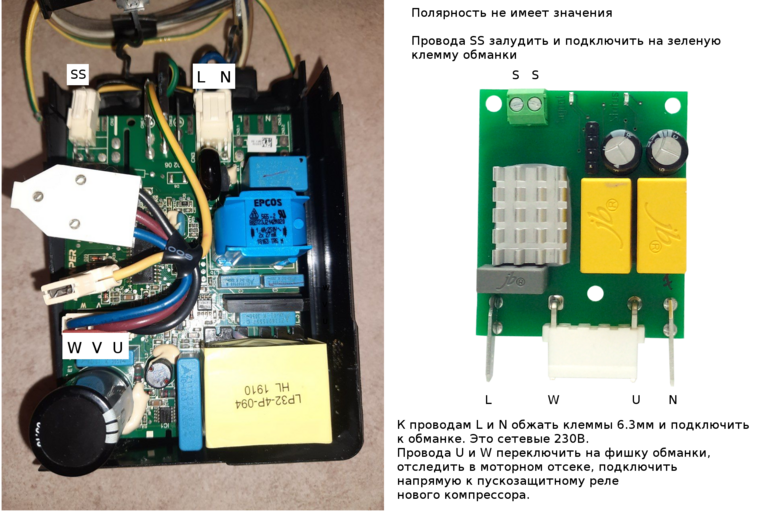

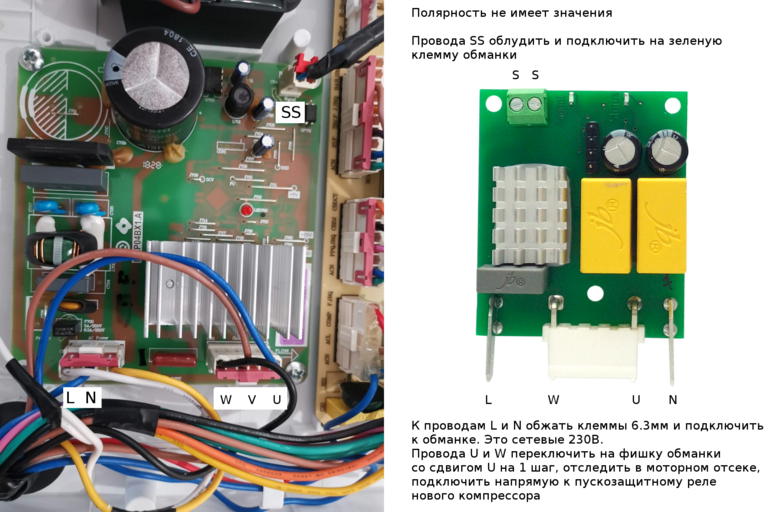

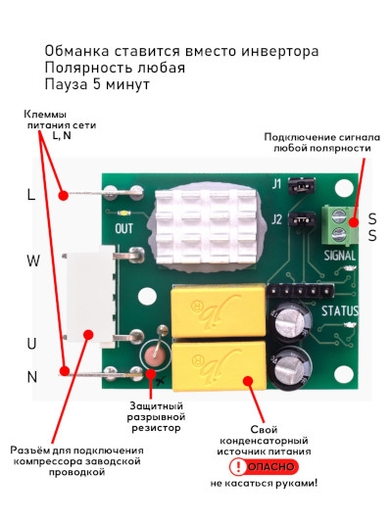

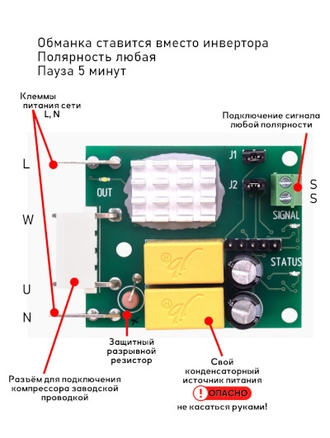

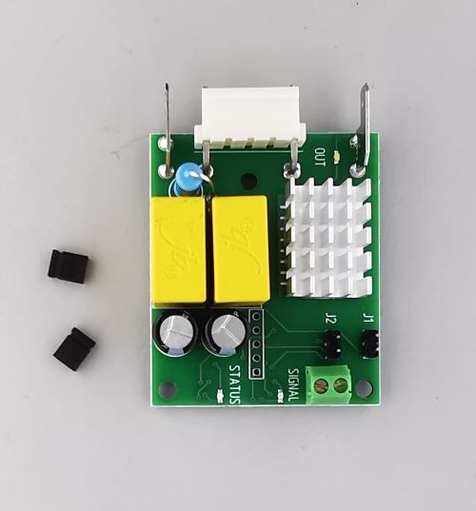

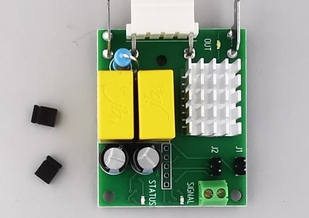

На фото обманка первого поколения; обманка второго поколения полностью с ней совместима, подключение совпадает.

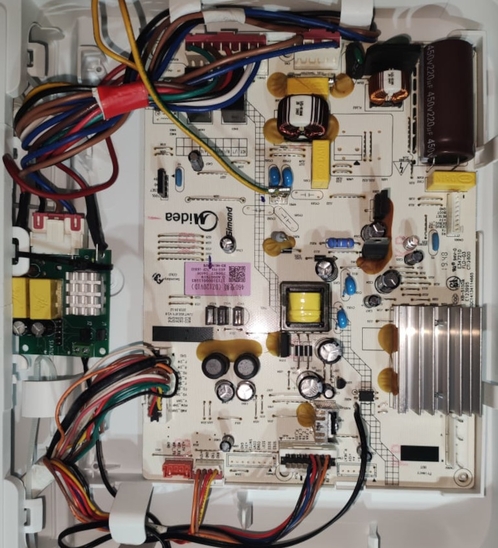

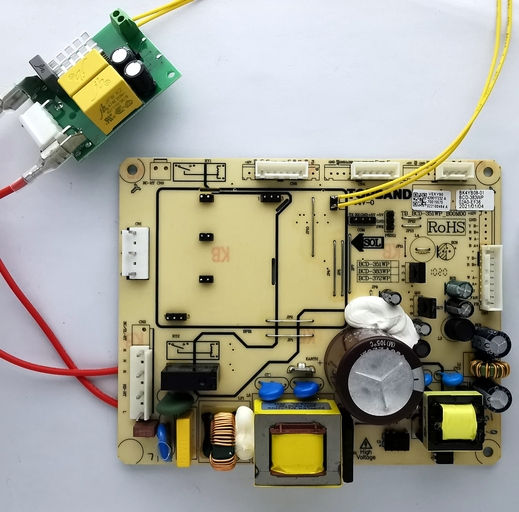

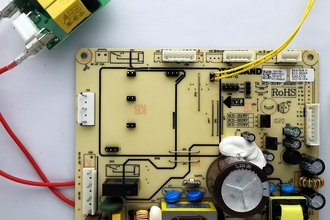

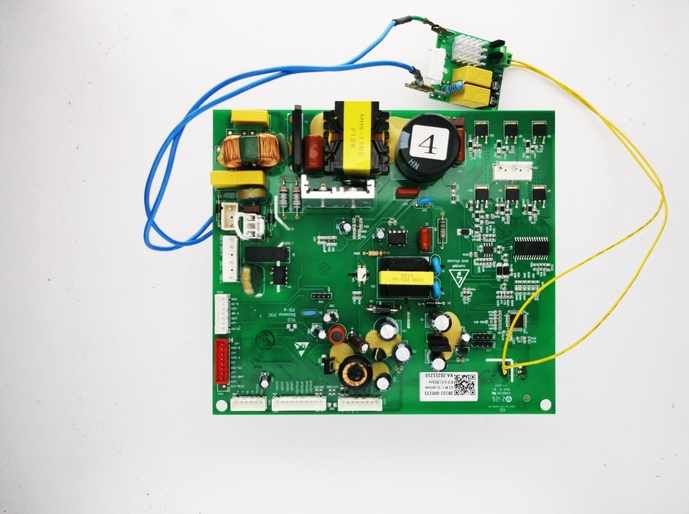

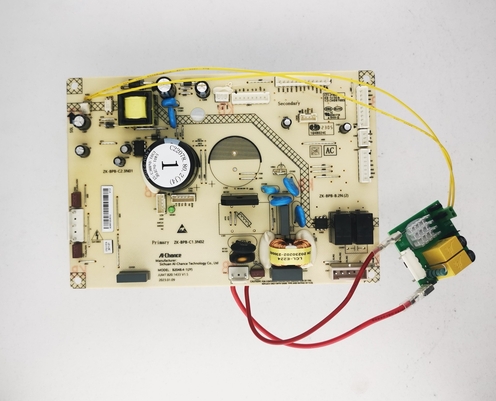

Общий вид установленной обманки на плату

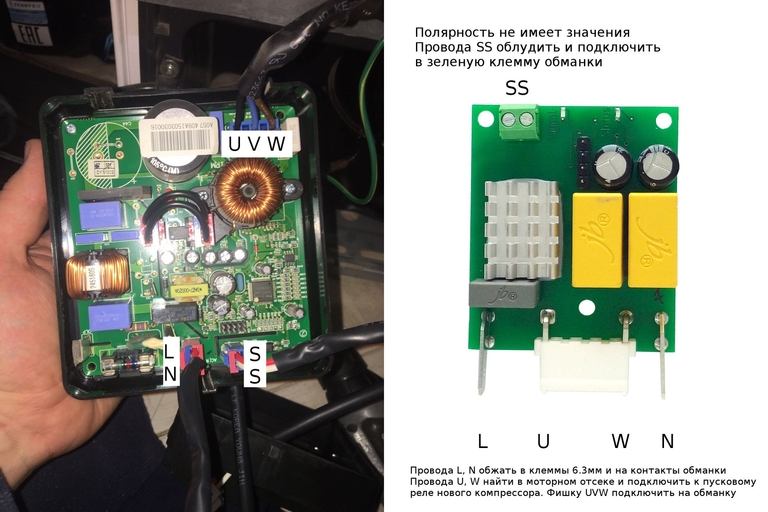

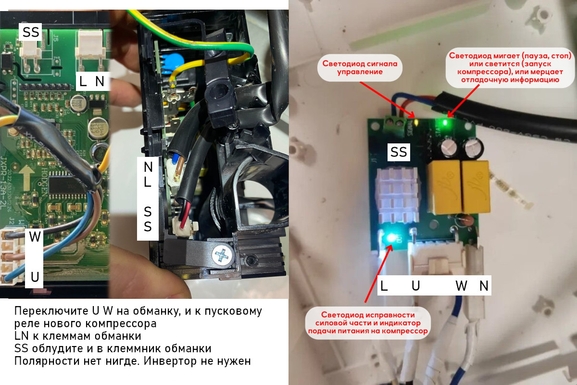

Как переделать проводку для подключения обманки на Бирюсу CD 466i

Компрессор DZ120V1D можно заменить на обычный компрессор R600 мощностью 200Вт. Во многих источниках ошибочно указано 120Вт.

#MRS518SFNMGR2

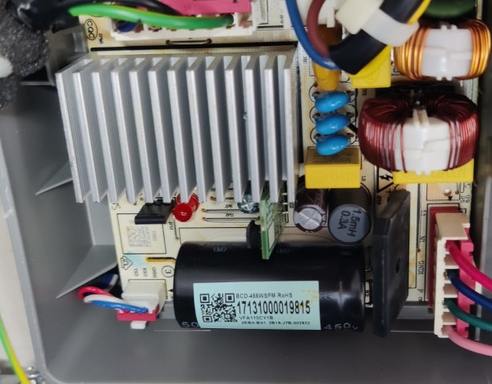

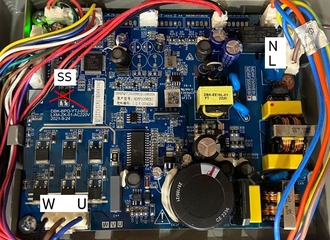

Шильдик и фото платы WCD-648WKGPZM

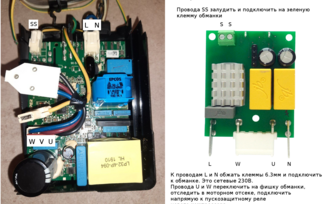

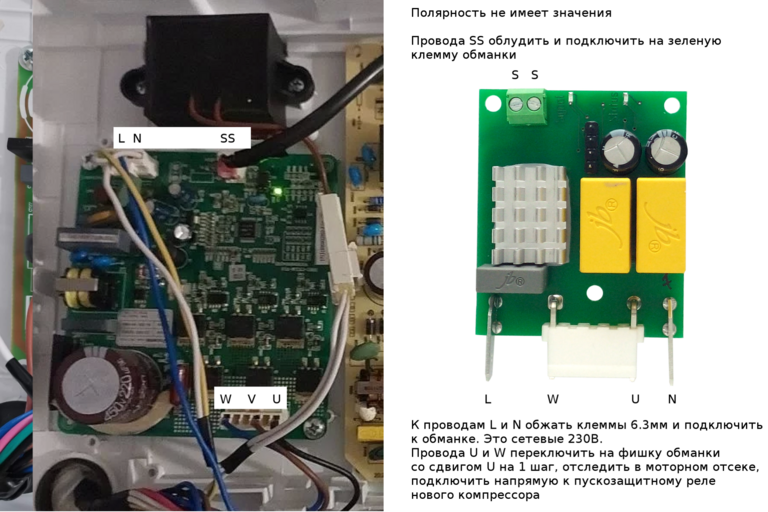

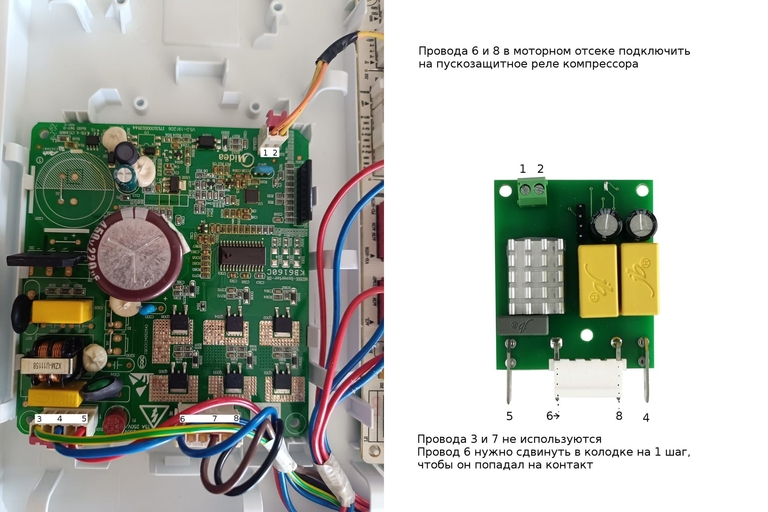

Как переделать проводку для подключения обманки на Midea MRS518SFNMGR2

#HRF310WB

Встраиваемый холодильник на компрессоре VFL070CY. Объем цилиндра этого компрессора 7см, рекомендуем вместо него компрессор 140Вт, например Wansheng QD75Y. Видео объяснения установки:

#HRF522DW

Холодильник на компрессоре Jiaxipera VTH-1116Y. Этот компрессор ставился на HRF-541DG7RU. Рекомендуем вместо него компрессор 220Вт

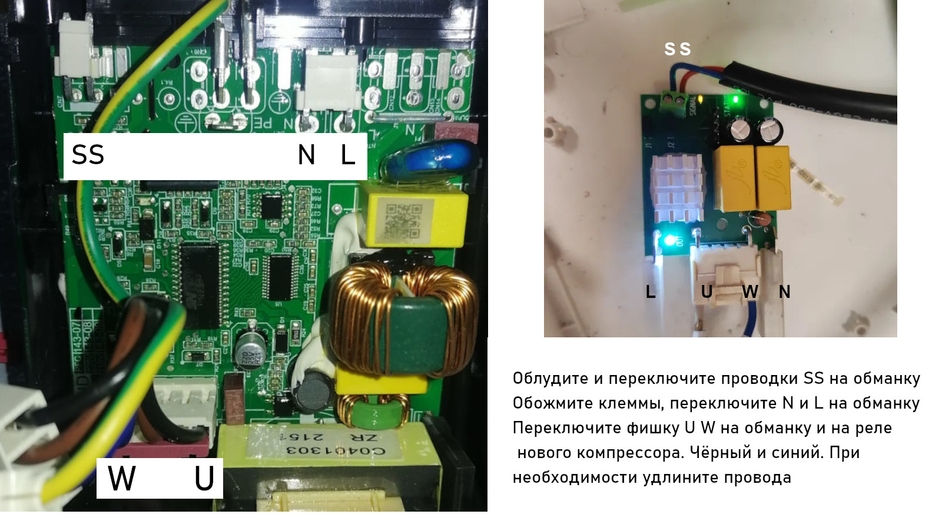

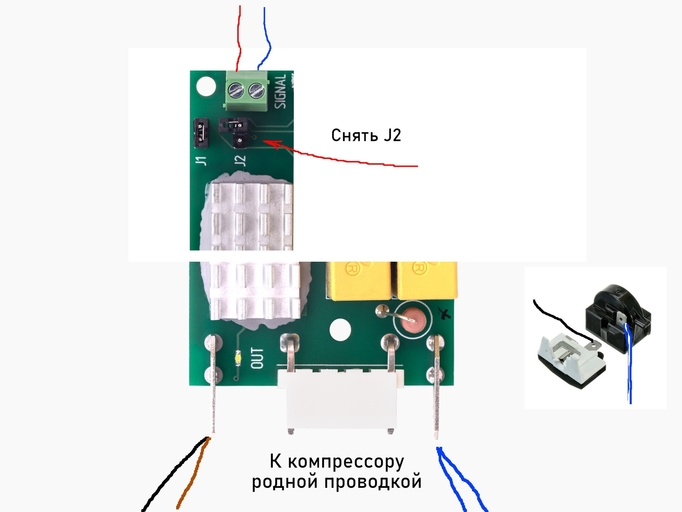

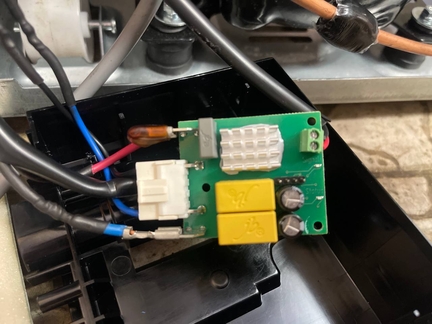

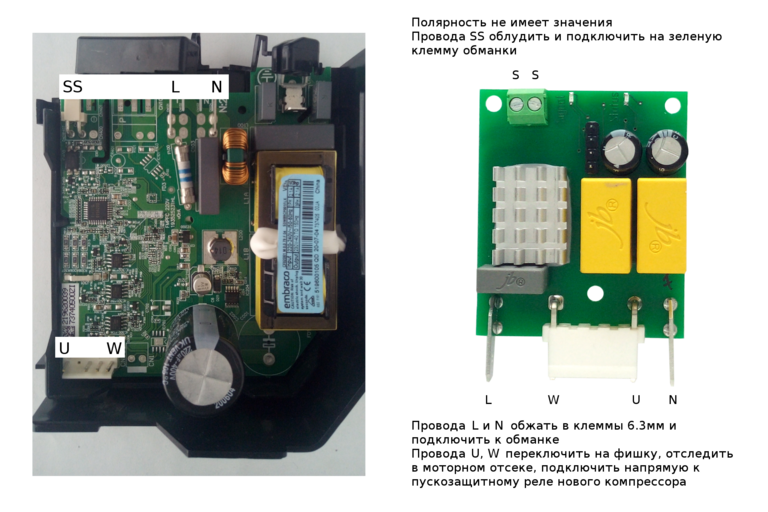

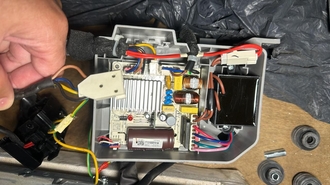

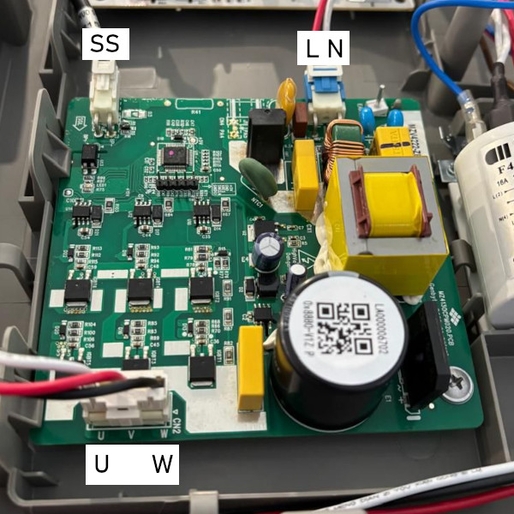

Основная плата не меняется. Обманка заменяет инвертор JX-430DH F1A. Фото организации проводки:

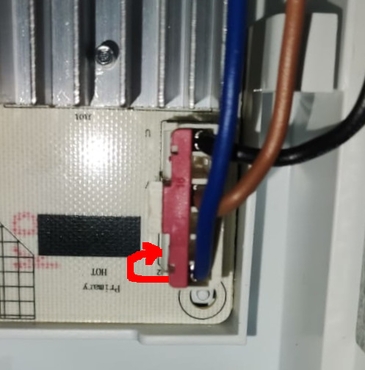

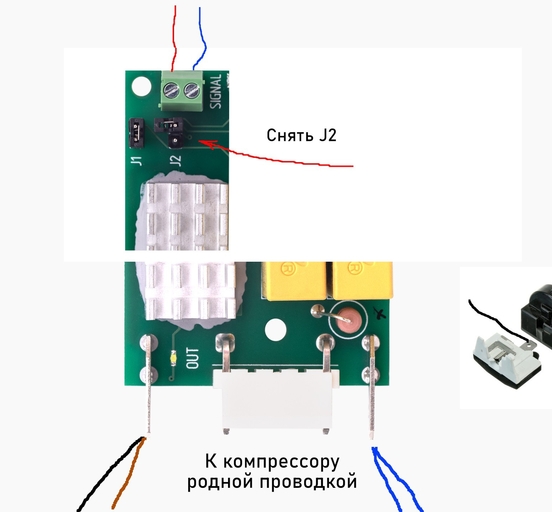

Новый компрессор подключается синим и чёрным проводом, полярность не важна

#Haier

Haier C4F744CGG на компрессоре Intecom CHM090HV, инвертор Highly. На замену подойдет 170Вт Jiaxipera 1114.

#Kaiser

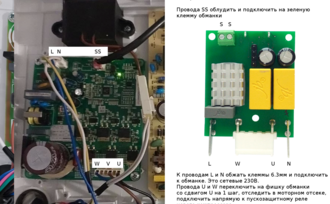

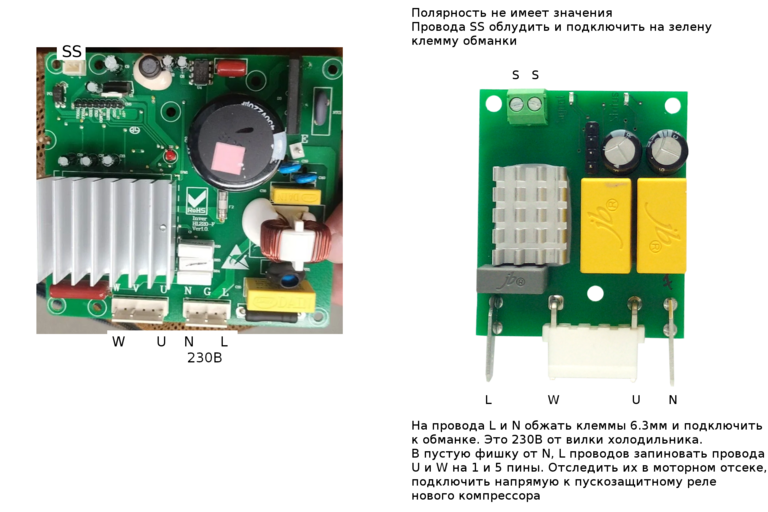

Надписи на плате HL220-F Ver 1.0, HL220-K99F. Компрессор CHK099-EV. Вместо него установите Jiaxipera 1117

Эта плата также устанавливалась на Shivaki SHRF-620SDM-I

#Hansa

Также Dexp RF-MN420DMG на компрессоре VETZ110L, вместо него предлагаем 200-230Вт, например Eateron E130CL
Ещё обманка пригодится для Tesler RFD 3601

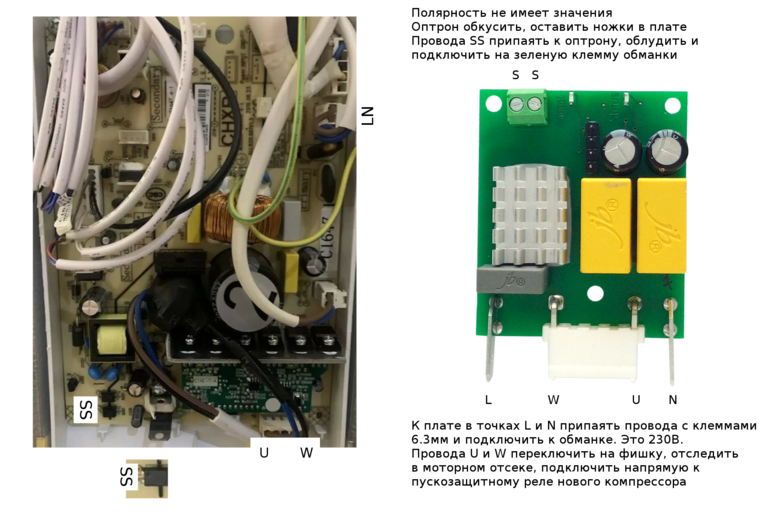

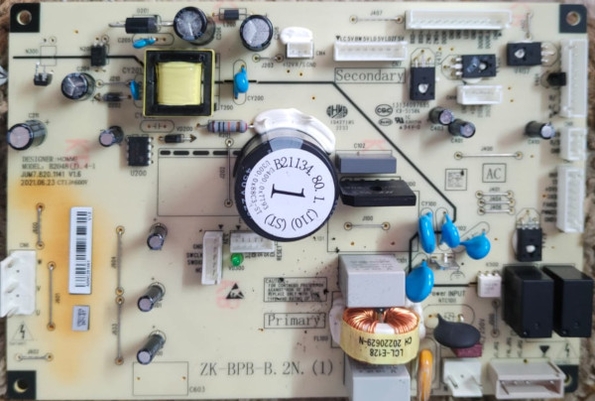

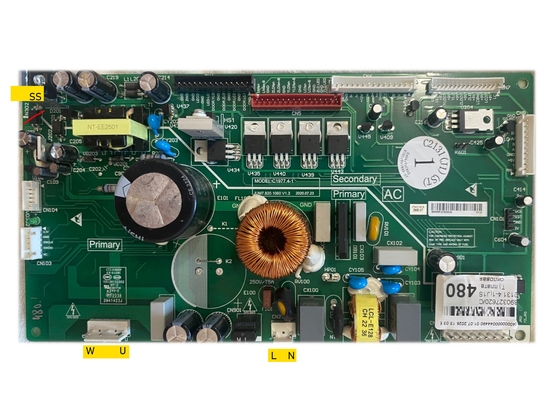

Надписи на плате C1647.4-1, C1569.4-1. JIUJ.820.66V1V.3

#Ascoli

#GR-RB

#GR-RS

#Shivaki

Установлен компрессор Highly CHK099EV, вместо него подойдет компрессор 180Вт, например Jiaxipera 1117

#Franke

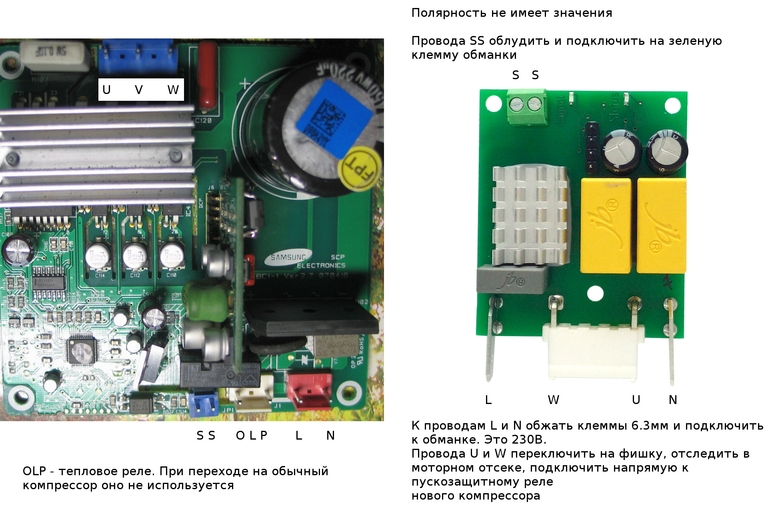

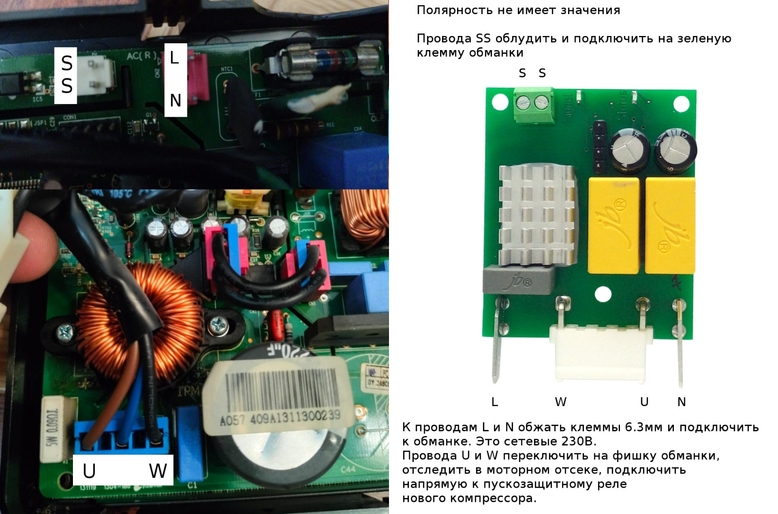

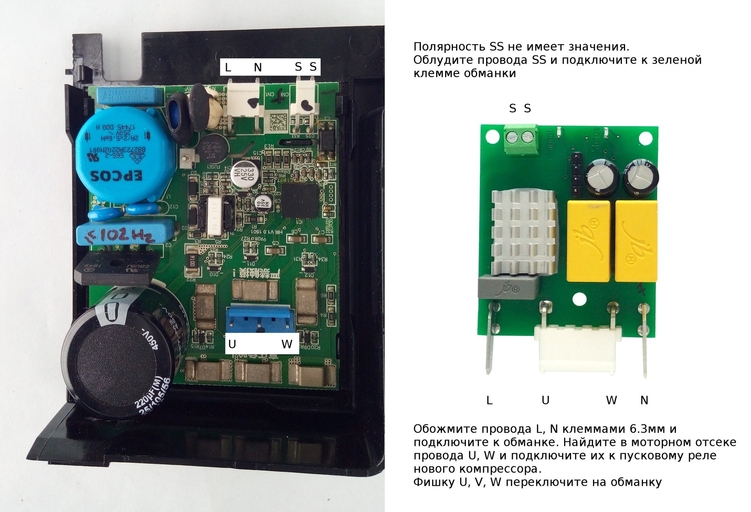

Холодильник работает на инверторе Самсунг DA92-00089A. Установлен компрессор EU4A5Q-L2X DW1 мощностью 240Вт. Вместо него используйте компрессор Eateron E130CL

#Daewoo

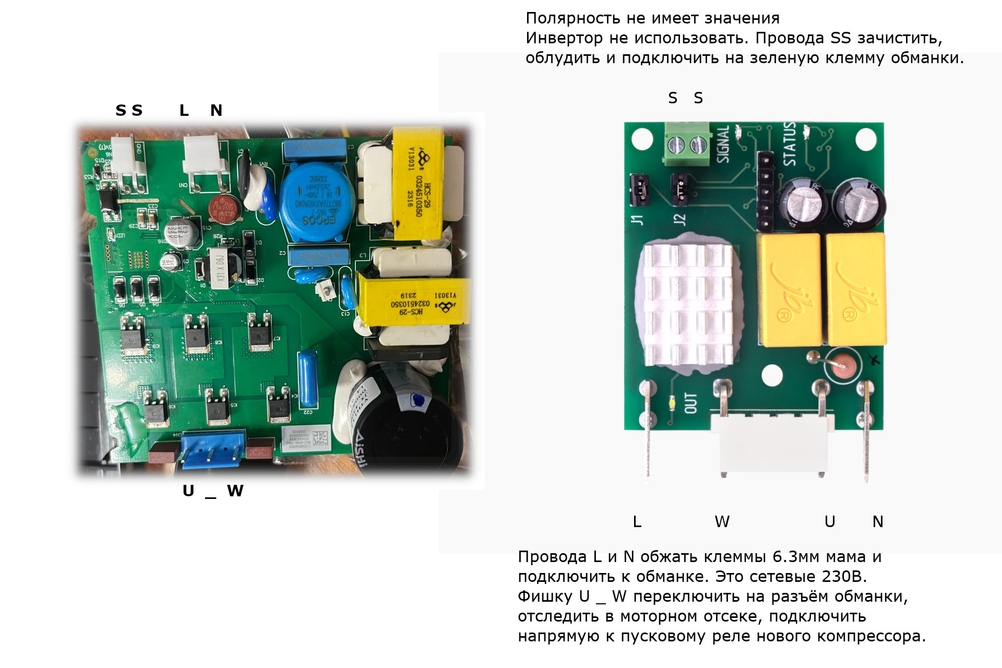

Холодильник работает на инверторе Самсунг DA92-00037A. Установлен компрессор ENV4A5G-L2B. Мощность этого компрессора 193 Вт, можно заменить на Jiaxipera 1117

#Dexp

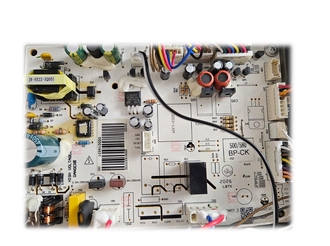

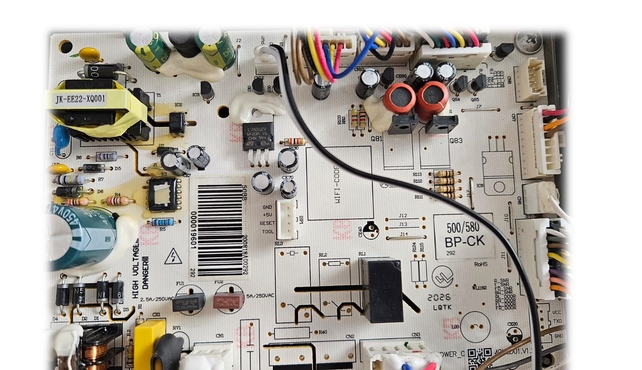

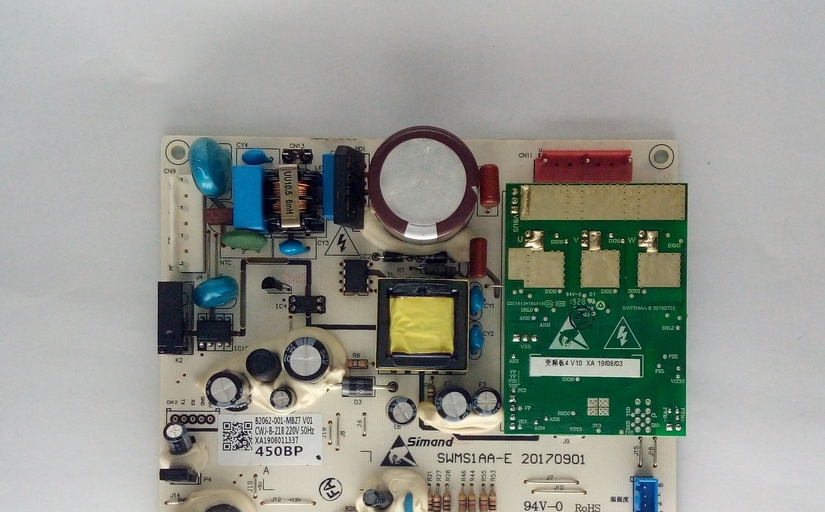

Надписи на плате:
SWSM1AA-E Simand 82062-001-M827
CWJ-8-218

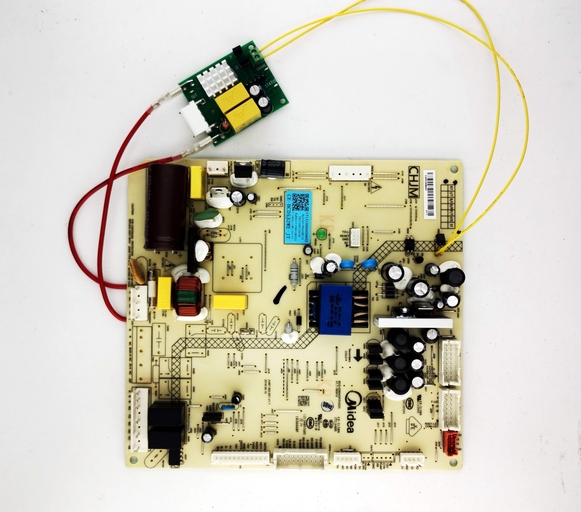

На оригинальной плате сверху припаян драйвер инверторного компрессора. Обкусите все его ножки под корень кроме PWM.
Ножки ПВМ закрутите в зеленую клеммную колодку обманки. Припаяйте провода с клеммами к силовым контактам N, L.
Для подключения компрессора используйте красную оригинальную фишку, перепинуйте ее провода U и W чтобы они подходили к контактам белой фишки обманки.
Найдите эти провода в моторном отсеке и пустите на пускозащитное реле нового компрессора.

Фото увеличиваются кликом

#RF-MN520

Объем холодильного отделения 345л, а морозильного 172л. В качестве замены подойдет компрессор 215Вт, например Jiaxipera TT1119Y

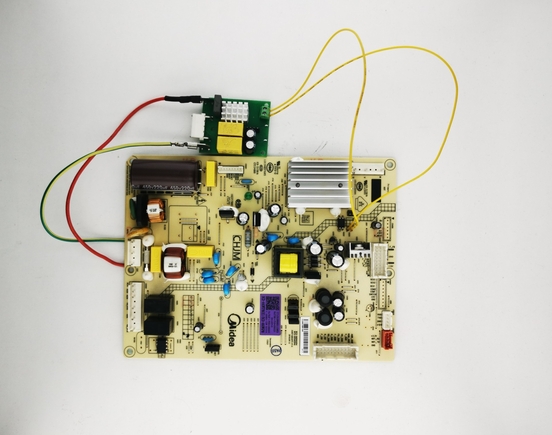

Схожая схема подключения для Dexp RF-MN620DSY. В этом холодильнике установлен VFL090CY1, вместо него предлагаем 210Вт, например Jiaxipera TT1119Y

#SBS455AMG

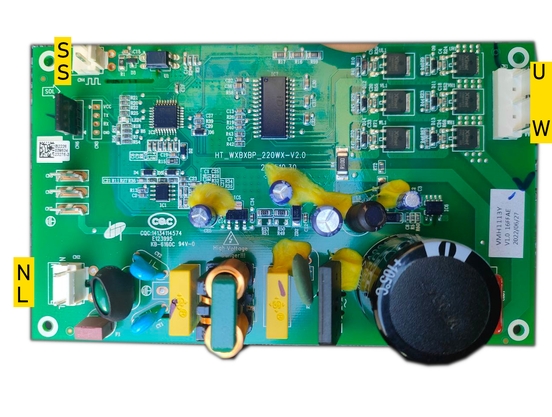

Установлен компрессор Jiaxipera VTH1113Y. Еще он встречается на морозильных ларях AEG, Electrolux, Zanussi. В качестве замены советуем Jiaxipera 1121

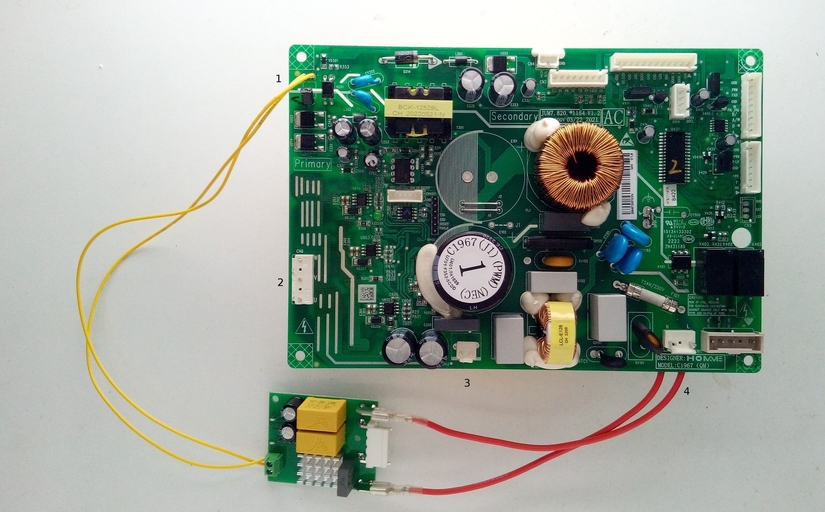

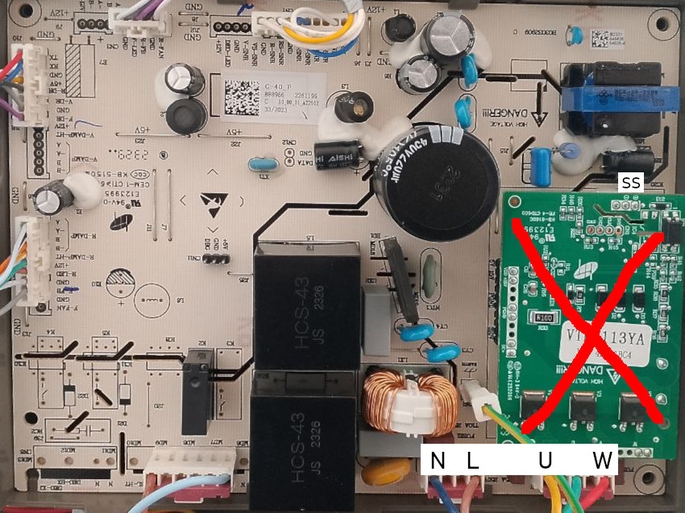

Как переделать проводку для подключения обманки на Dexp SBS455AMG

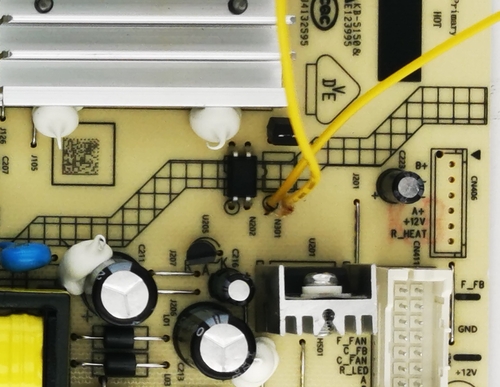

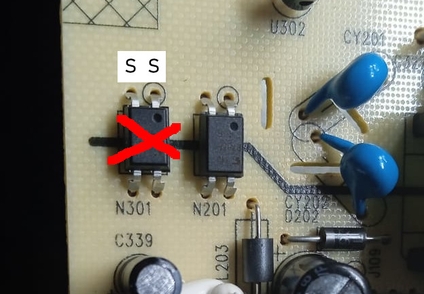

1. Обкусите ножки оптрона, припаяйте сигнальные провода к пенькам. Полярность не важна
2. Обломите разъем выхода на инверторный компрессор, используйте проводку для подключения компрессора
3. Обломите разъем, ничего к нему не подключайте. Это обесточит инвертор на плате

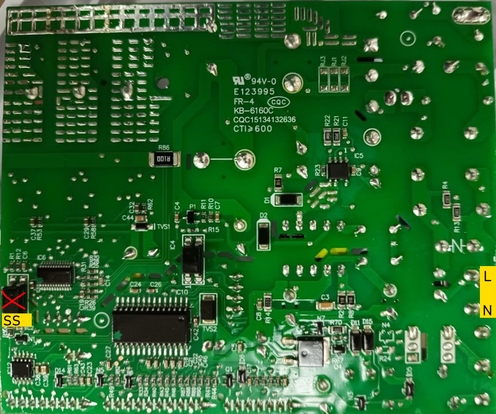

4. Припаяйте силовые провода к разъему на плате с нижней стороны

#Teka

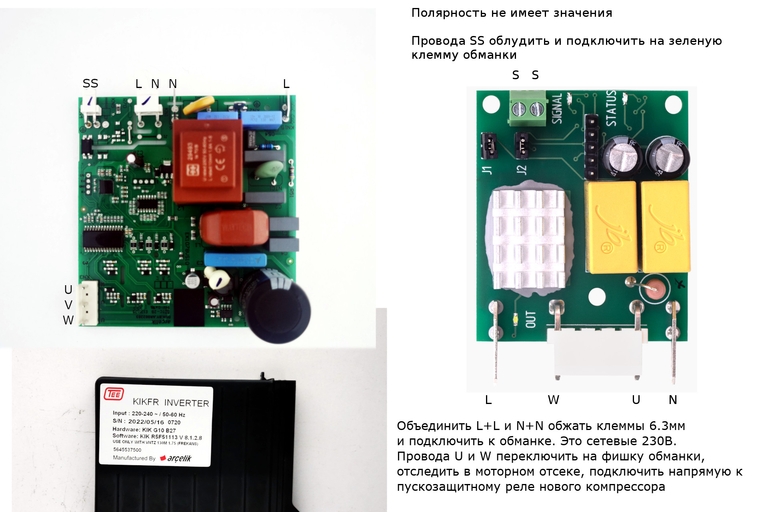

В холодильнике Тека используется инвертор KIKDR G05 B02, партномер 5545560501. Компрессор VNTZ 165M также используется в холодильниках Beko, Blomberg, Altos и Smeg.

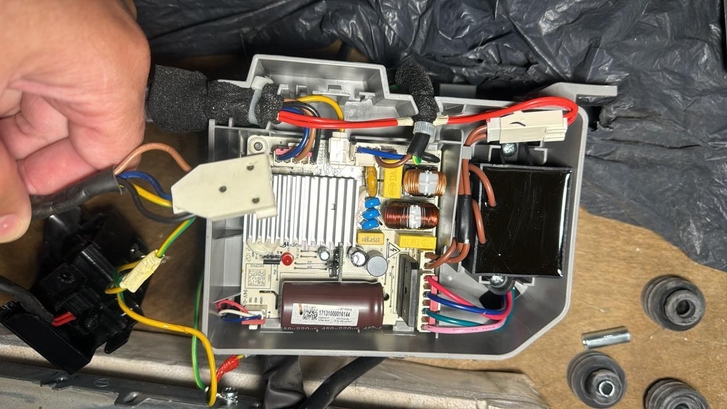

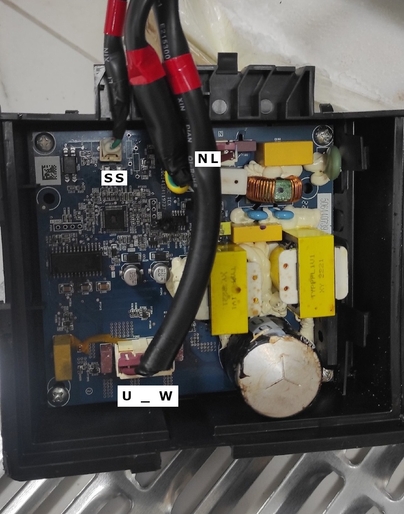

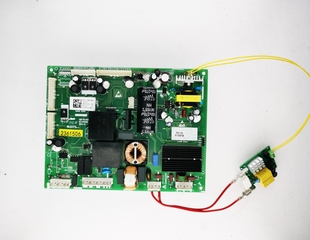

Обманку нужно установить на главную плату, подключить как показано на фото. Фото увеличиваются по клику. Можно использовать оригинальную проводку

#4056

Плата преднаначена для замены 6871CL0003. Установлен компрессор LG FA088NAET (170W), он меняется на обычный, например Jiaxipera 1114
