Обманка инвертора холодильников
Panasonic
Замените компрессор ENI68C13DCH на неоригинальный
Обманка поможет заменить оригинальный компрессор холодильника на обычный. Без работающего оригинального компрессора холодильник покажет ошибку. Чтобы это обойти ставится плата обманки. Эта плата получает команды управления компрессором, а обратно дает ответы, что "с компрессором все в порядке". Хотя на самом деле компрессор уже не тот.
Проверено на холодильниках Panasonic NR-D511XR и NR-F555TX.
Что показывает мигание обманки?
На плате расположены 4 светодиода
2 ЖЕЛТЫХ:
показывают обмен данными
показывают обмен данными
ЗЕЛЕНЫЙ:
Мигает 2 раза в секунду - ждите 5 минут запуска компрессора
Включен - компрессор включен
Мигает 1 раз в 2 секунды - компрессор выключен
Мигает 2 раза в секунду - ждите 5 минут запуска компрессора
Включен - компрессор включен
Мигает 1 раз в 2 секунды - компрессор выключен
КРАСНЫЙ
отладочный.
Информация для программиста
отладочный.
Информация для программиста
Важные замечания до начала работ
1. Без нагрузки на выходе обманки при подаче напряжения будет не 220В, а 63В
Если хотите проверить работу без компрессора, подключите лампочку или фен
Если хотите проверить работу без компрессора, подключите лампочку или фен
2. Для пайки нельзя использовать паяльную кислоту, только канифоль или флюс ЛТИ-120

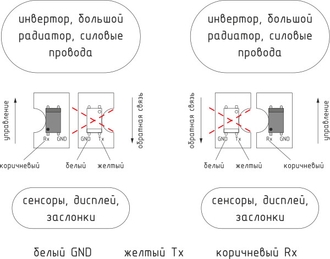

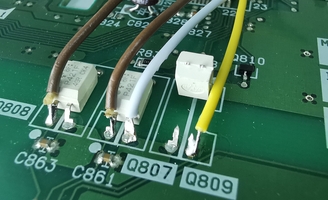

3. Корпус оптрона лучше выкусить бокорезами, оставив длинные пеньки от ножек
Паять провод к пенькам удобнее, и не повредится плата
Паять провод к пенькам удобнее, и не повредится плата
4. К плате обманки ничего не нужно припаивать или обкусывать. Гарантия на испорченную плату отменяется:

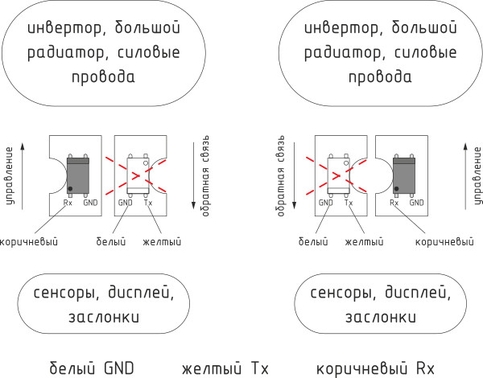

Подключение обманки инверторного компрессора холодильника Panasonic
Изображения ↓ увеличиваются кликом

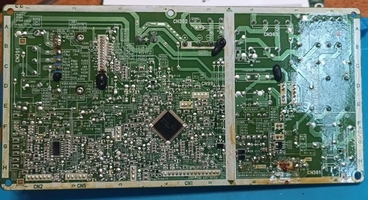

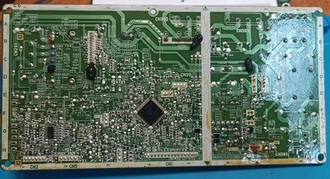

Подключение обманки к плате Panasonic NR-D511XR

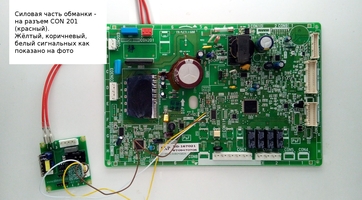

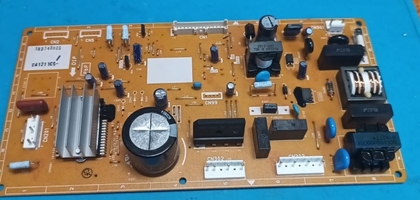

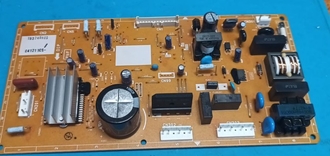

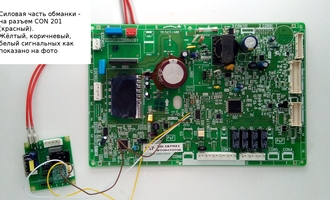

Подключение обманки к плате Panasonic NR-F555TX
Установите обманку рядом с платой, прикрепите к пластику. Обманка не должна касаться металлических частей.
Переключите фишку проводки компрессора на обманку
