Обманка LG
Обманка-адаптер инверторного компрессора LG нужна для замены инверторного компрессора обычным
Проверена на всех платах LG:
Первое поколение EBR772834, EBR762704, EBR756644, EBR504121, EBR642643, EBR666033, EBR837175
Популярная плата EBR837360 и похожие платы EBR805254, EBR870934, EBR806473, EBR827967, EBR809776
Обманка работает на плате с двумя оптронами EBR800858
Неважно есть ли вентилятор CFAN. Обманка работает от оптрона. И на свежих платах EBR326370 от 2020 года тоже.
Проверена на всех платах LG:
Первое поколение EBR772834, EBR762704, EBR756644, EBR504121, EBR642643, EBR666033, EBR837175
Популярная плата EBR837360 и похожие платы EBR805254, EBR870934, EBR806473, EBR827967, EBR809776
Обманка работает на плате с двумя оптронами EBR800858
Неважно есть ли вентилятор CFAN. Обманка работает от оптрона. И на свежих платах EBR326370 от 2020 года тоже.
Дешевле
При цене от 1700₽/шт выглядит прилично: заводское исполнение платы, родная проводка. Есть экономичная доставка.
Быстрее
Можно заказать обманок с запасом, это выгоднее и потом не придется ждать. Заказ в интернет-магазине, не нужно звонить и писать. Есть авиа доставка. В подвале страницы есть ссылка адреса магазинов
Надежнее
Продумано холодильщиком. Сделано электронщиком и программистом. Производится сотнями. Испытано перед отправкой. Не щелкает, работает бесшумно. Все функции холодильника сохраняются. Пауза 5 минут перед запуском компрессора.
Никакого колхоза — будет работать несколько лет.
Никакого колхоза — будет работать несколько лет.
Проще
Установка доступна без электронщика. Всего 2 провода к сигналу; все показано в видео до деталей. Видно сигнал управления и статус компрессора.
Установка обманки LG
Обманка не развязана с сетью. Пока вилка в розетке нельзя касаться никаких металлических частей.
Плату расположите на пластике рядом с основным модулем
Плату расположите на пластике рядом с основным модулем
Инструмент и материалы
- часовая отвертка шлицевая 1.8-2.4мм, крестовая отвертка PH1
- бокорезы, обжимка, зачистка проводов
- паяльник, припой ПОС-61, флюс ЛТИ-120. Никакой кислоты.
- 3 самореза PH1 2.9x13мм, 2 клеммы 6.3мм РПИ-М 1.5
- 2 силовых провода с клеммами 6.3мм длиной 15см
- 2 сигнальных провода с облуженными кончиками 30см
Подключение сигнала к обманке

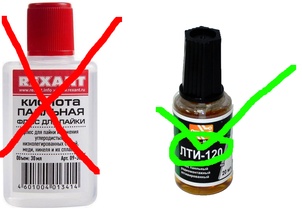

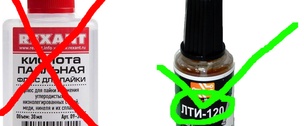

Пайку нельзя проводить паяльной кислотой, разрушите дорожки платы.
Используйте канифоль или флюс ЛТИ-120
Используйте канифоль или флюс ЛТИ-120

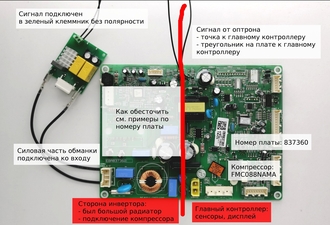

Мысленно разделите плату на 2 части: инвертор (радиатор) и главная часть (сенсоры, дисплей). Части разделены 1 или 2 оптронами.

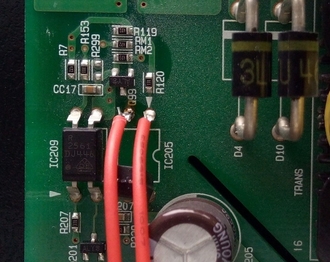

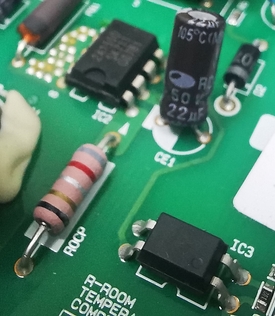

Нам нужен оптрон точкой к главному контроллеру. Обкусываем ножки, паяем провода к пенькам. Точка отмечена на плате белым треугольничком, как бы стрелочкой в сторону куда пойдут команды:
Силовая часть платы к обманке

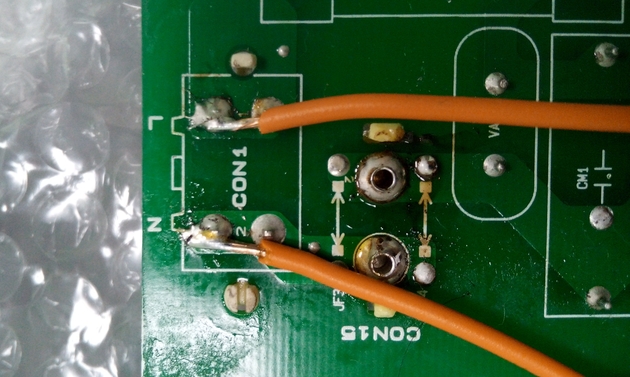

Паяем провода с клеммами на вход платы (обычно CON1), параллельно сетевой вилке. Надеваем клеммы на обманку.
Бледно-зеленый разъем (CON101, CON15) замкните, он обесточивает всю плату:
Если модель компрессора начинается с B..., то на плате могут быть контакты OLP (CON102 на фото). Они обесточивают всю плату холодильника. Замкните их. Задержка включения компрессора на таких платах до 15 минут, а на других до 6.
Выбор и подключение компрессора
Возьмите цифры с модели компрессора и умножьте на 2, это будет мощность в ваттах нового компрессора на 600 газе
Если компрессора нет, или он менялся на неоригинальный, то смотрите цветную наклейку на плате.
Проводка компрессор-плата
Вариант 1: фишка 5 контактов
Снимите фишку с платы LG рядом с радиатором. Обычно она подписана CON201
Подписи под фишкой UVW; HU, HV, HW; Common, Power, Save
Если 2 провода, то перепиновать красный на край, перещёлкнуть на обманку. В моторном отсеке использовать черный и красный.
Если три провода, то только фишку перещёлкнуть на обманку:
В моторном отсеке использовать голубой и жёлтый:
В моторном отсеке использовать синий и чёрный:
Полярность не важна.
Вариант 2: фишка 7 контактов
Подписи под фишкой: CAP, COMM, CAP, POWER; POWER, COMMON, CAPACITOR
На фишке 4 провода. Уберите два, оставьте только красный и чёрный, они пойдут к новому компрессору. Если они не попадают на контакты обманки, то перепинуйте так, чтобы попадали.
В моторном отсеке используйте черный и красный провода. Как обычно, полярность не важна.
В моторном отсеке используйте черный и красный провода. Как обычно, полярность не важна.
Обесточить часть платы инвертора
Обесточить плату инвертора необязательно, но технически грамотно. Что может произойти? В худшем случае пожар и оплавление пластика холодильника.
Индикация
На обманке есть жёлтый индикатор Signal (проходит ли сигнал управления к обманке), зелёный Status (чем занята обманка).
Зелёный:
мигает быстро (2 раза в секунду) — пауза до 5 минут
1 раз в 2 секунды — компрессор остановлен
горит постоянно — компрессор запущен
10 секунд горит, 10 не горит — нет сигнала, или он непонятен
Если установлен был оригинальный компрессор модели B..., то ждите запуска до 15 минут. Если модели F.., то пауза до 6 минут.
Зелёный:
мигает быстро (2 раза в секунду) — пауза до 5 минут
1 раз в 2 секунды — компрессор остановлен
горит постоянно — компрессор запущен
10 секунд горит, 10 не горит — нет сигнала, или он непонятен
Если установлен был оригинальный компрессор модели B..., то ждите запуска до 15 минут. Если модели F.., то пауза до 6 минут.
Изменения в версии 2.2.
- появился белый индикатор OUT: светится только когда подаётся напряжение на компрессор
- переключатель J1 отладочный: снимите его для передачи информации нам о проблемах запуска компрессора
- полоежение переключателя J2 для LG не имеет значения
Купить обманку LG
Доставка СДЭК, Почта РФ. Оплата на сайте. Доставка РФ, страны СНГ
Оптом выгоднее:
- 3шт 2000₽ / шт = 6000₽
- 5шт 1800₽ / шт = 9000₽
- 10шт 1750₽ / шт = 17500₽
- 30шт 1700₽ / шт = 51000₽
Не работает?!
Без нагрузки на выходе обманки не будет 220В, а только 63В
Если хотите проверить работу без компрессора, подключите лампочку или фен
Без нагрузки на выходе обманки мультиметр показывает 220В, но напряжение на выход не подается. Это особенность работы мультиметра. Не является неисправностью.
С версии белый светодиод показывает 2.2. подачу напряжения на компрессор
Если хотите проверить работу без компрессора, подключите лампочку или фен
Без нагрузки на выходе обманки мультиметр показывает 220В, но напряжение на выход не подается. Это особенность работы мультиметра. Не является неисправностью.
С версии белый светодиод показывает 2.2. подачу напряжения на компрессор

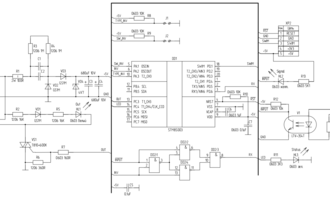

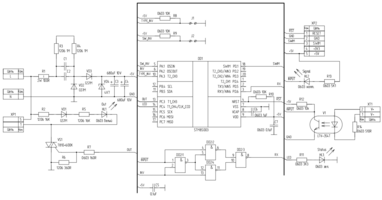

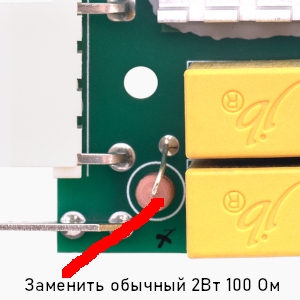

Схема для самостоятельного ремонта версии 2.2
