Важные замечания до начала установки
1. Без нагрузки на выходе обманки при подаче напряжения будет не 220В, а 63В
Если хотите проверить работу без компрессора, подключите лампочку или фен
Если хотите проверить работу без компрессора, подключите лампочку или фен
2. Для пайки нельзя использовать паяльную кислоту, только канифоль или флюс ЛТИ-120
3. Корпус оптрона лучше выкусить бокорезами, оставив длинные пеньки от ножек
Паять провод к пенькам удобнее, и не повредится плата. При выпайке могут пострадать "колодцы" в плате.
Паять провод к пенькам удобнее, и не повредится плата. При выпайке могут пострадать "колодцы" в плате.

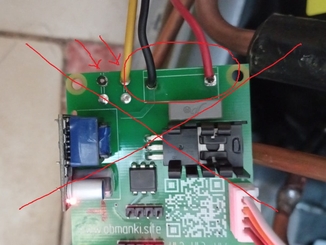

4. Не повреждайте плату обманки, не паяйте к ней напрямую провода
Мы не примем по гарантии паяную плату.
Мы не примем по гарантии паяную плату.
5. Проверить правильность установки

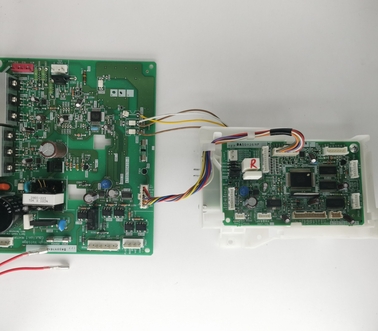

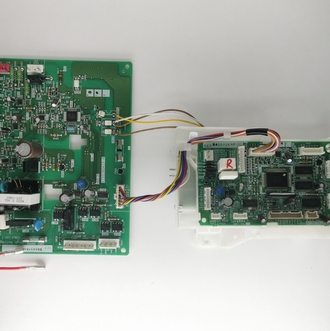

Если запустить 2 платы без сенсоров, исполнительных механизмов, только сетевое питание и обманку, то она будет мигать зеленым индикатором Status 1 раз в 2 секунды. Видео:
Если запустить 2 платы без сенсоров, исполнительных механизмов, только сетевое питание и обманку, то она будет мигать зеленым индикатором Status 1 раз в 2 секунды. Видео:
Что показывает мигание обманки?
На плате рядом расположены светодиоды
ЗЕЛЕНЫЙ HL2
Мигает 2 раза в секунду - ждите 5 минут запуска компрессора
Включен - компрессор включен
Мигает 1 раз в 2 секунды - компрессор выключен
Включен - компрессор включен
Мигает 1 раз в 2 секунды - компрессор выключен
КРАСНЫЙ HL1
отладочный
Информация для программиста
Информация для программиста
6. Установку на плату можно поручить нам
Это бесплатно. Отправьте комплект плат.
Мастеру на месте останется заменить компрессор и подключить его к 2 проводам.
Это бесплатно. Отправьте комплект плат.
Мастеру на месте останется заменить компрессор и подключить его к 2 проводам.
Установка обманки компрессора Toshiba
Содержание
Установка обманки компрессора Toshiba
GR-L42FR, GR-L40R, GR-M50FR

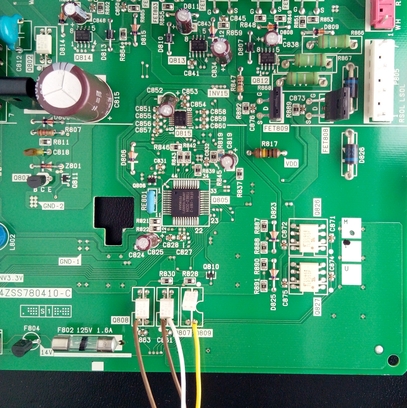

Подключение обманки на плату 4ZSS780410-C

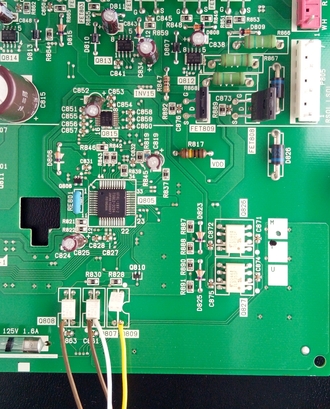

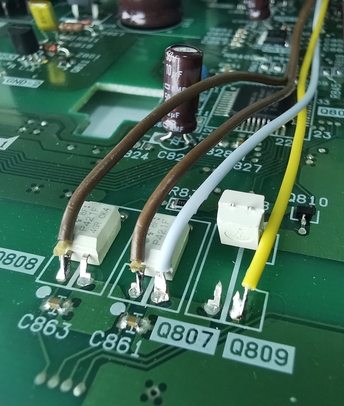

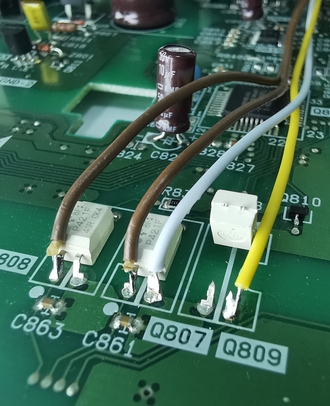

1. Выкусить оптрон Q809 (MISO), к его ножке припаять ЖЕЛТЫЙ провод согласно метке на рисунке
2. Припаять КОРИЧНЕВЫЙ провод к ножке оптрона Q807 (SCK)
3. Припаять КОРИЧНЕВЫЙ провод к ножке оптрона Q808 (MOSI)
4. Припаять БЕЛЫЙ провод к ножке оптрона Q807 на землю
Коричневые можно менять как угодно
2. Припаять КОРИЧНЕВЫЙ провод к ножке оптрона Q807 (SCK)
3. Припаять КОРИЧНЕВЫЙ провод к ножке оптрона Q808 (MOSI)
4. Припаять БЕЛЫЙ провод к ножке оптрона Q807 на землю
Коричневые можно менять как угодно
5. Припаять 2 провода для питания обманки и нового компрессора с клеммами 6.3мм на конце, подключить их к обманке на клеммы 6.3мм. Полярность не важна

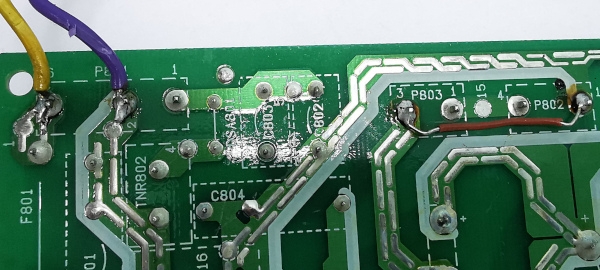

Можно взять стандартную проводку от термопредохранителя. Припаять на плату перемычку (подпись на плате P803), обрезать фишку, а обжатые клеммы подключить к обманке.
Можно взять стандартную проводку от термопредохранителя. Припаять на плату перемычку (подпись на плате P803), обрезать фишку, а обжатые клеммы подключить к обманке.

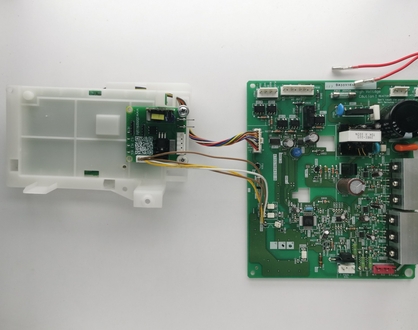

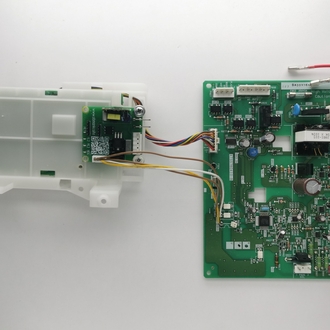

Где расположить обманку компрессора Toshiba
Предлагаем два варианта:
- за главной платой к пластиковой детали

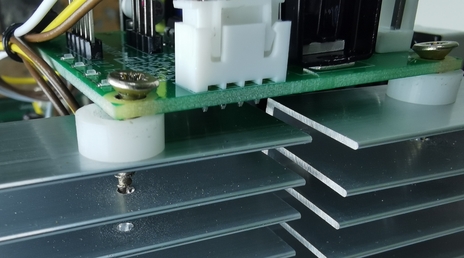

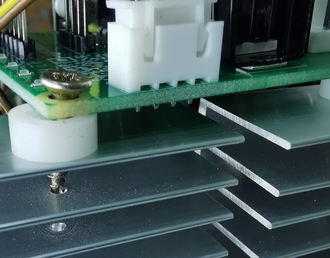

- на радиаторы через пластмассовые проставки
Подключение обманки компрессора Toshiba GR-D62FR

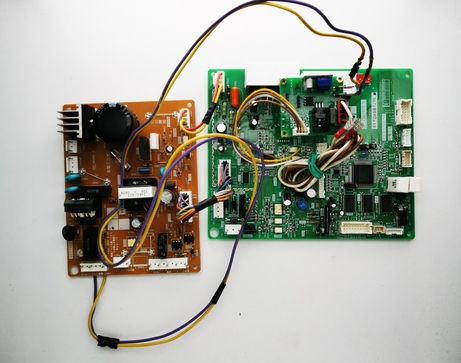

Подключение обманки к плате GK7VW80410-B

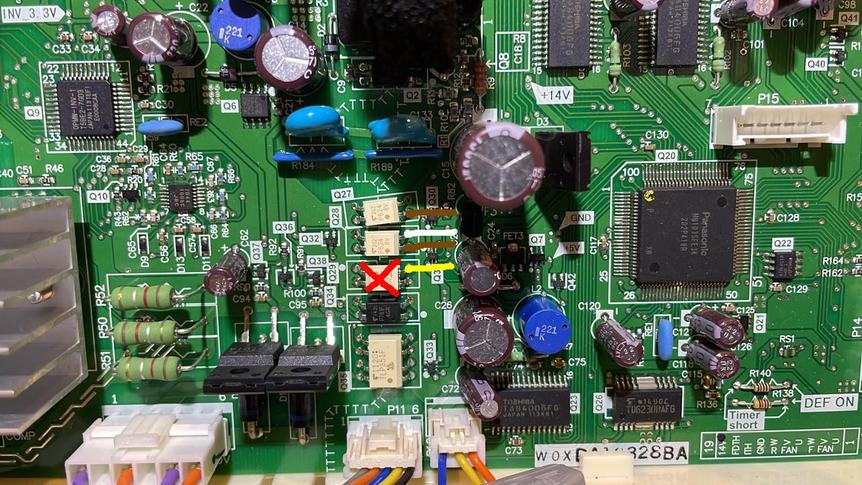

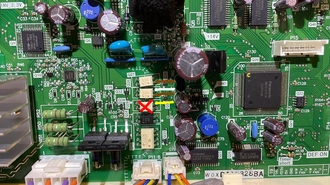

1. Выкусить оптрон Q29 (MISO), к его ножке припаять ЖЕЛТЫЙ провод согласно метке на рисунке
2. Припаять КОРИЧНЕВЫЙ провод к ножке оптрона Q27 (SCK)
3. Припаять КОРИЧНЕВЫЙ провод к ножке оптрона Q28 (MOSI)
4. Припаять БЕЛЫЙ провод к ножке оптрона Q28 на землю
Коричневые можно менять как угодно
2. Припаять КОРИЧНЕВЫЙ провод к ножке оптрона Q27 (SCK)
3. Припаять КОРИЧНЕВЫЙ провод к ножке оптрона Q28 (MOSI)
4. Припаять БЕЛЫЙ провод к ножке оптрона Q28 на землю
Коричневые можно менять как угодно

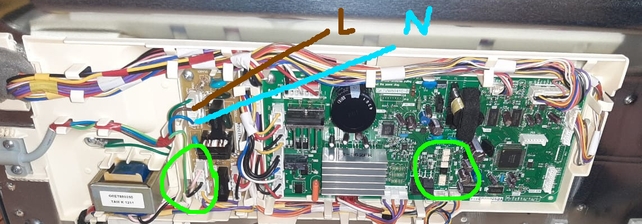

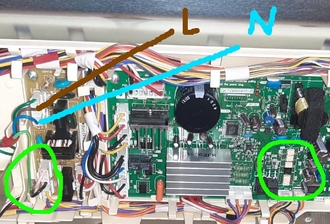

5. Подключить обманку ко входу, к вилке питания холодильника. На фото отмечено буквами L, N
Подключение обманки компрессора Toshiba GR-X56FR
Подключение обманки на плату G0ET881510-D

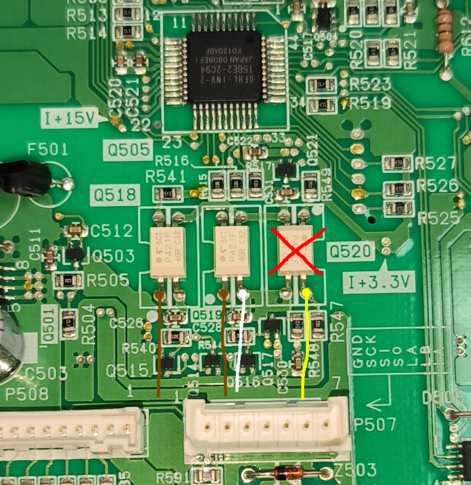

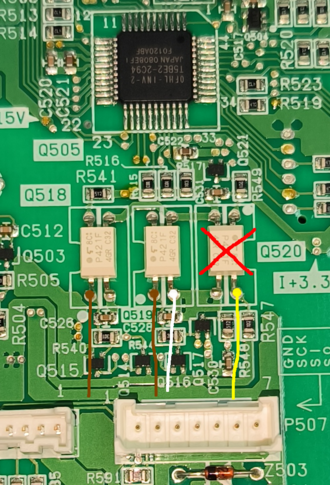

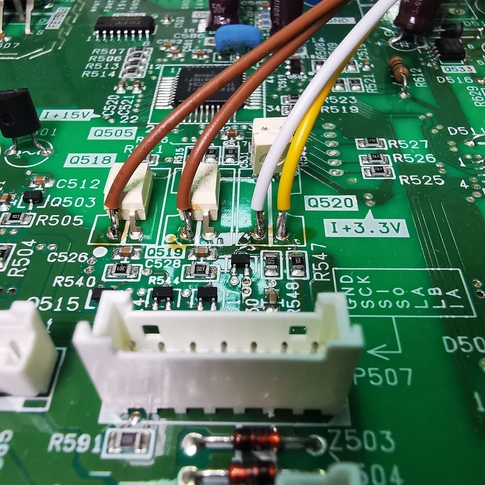

1. Выкусить оптрон Q520 (MISO), к его ножке припаять ЖЕЛТЫЙ провод согласно метке на рисунке
2. Припаять КОРИЧНЕВЫЙ провод к ножке оптрона Q518 (SCK)
3. Припаять КОРИЧНЕВЫЙ провод к ножке оптрона Q519 (MOSI)
4. Припаять БЕЛЫЙ провод к ножке оптрона Q519 на землю
Коричневые можно менять как угодно
2. Припаять КОРИЧНЕВЫЙ провод к ножке оптрона Q518 (SCK)
3. Припаять КОРИЧНЕВЫЙ провод к ножке оптрона Q519 (MOSI)
4. Припаять БЕЛЫЙ провод к ножке оптрона Q519 на землю
Коричневые можно менять как угодно

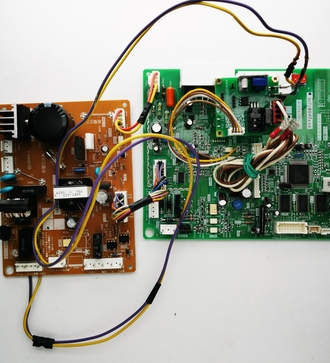

5. Припаять сиреневый и желтый провода для питания обманки и нового компрессора с клеммами 6.3мм на конце, подключить их к обманке на клеммы 6.3мм. Полярность не важна. Запаять разъем, с которого сняты сиреневый и желтый провода.
Красный и желтый провод сохранить. Без них не будет работать клапан и открыватель дверей.
Красный и желтый провод сохранить. Без них не будет работать клапан и открыватель дверей.
#install-compressor
Работа в моторном отсеке
Дальнейшее подключение обманки компрессора Toshiba
1. Приобрести компрессор мощностью 180-200 Вт, высотой 15см. Наиболее подходящий HMK12AA
2. Заменить компрессор, фильтр-осушитель. Если холодильник работал с утечкой, то можно установить фильтр 50гр вместо 15гр
2. Заменить компрессор, фильтр-осушитель. Если холодильник работал с утечкой, то можно установить фильтр 50гр вместо 15гр
3. Переделать проводку от прежнего компрессора: красную фишку от разъема COMP переключить на соответствующую на обманке

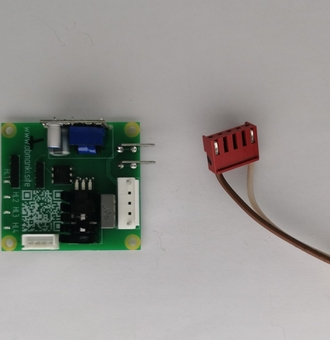

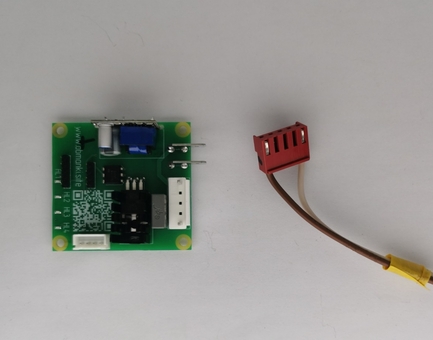

4. Убрать центральный провод из красной фишки ↓
4. Убрать центральный провод из красной фишки ↓

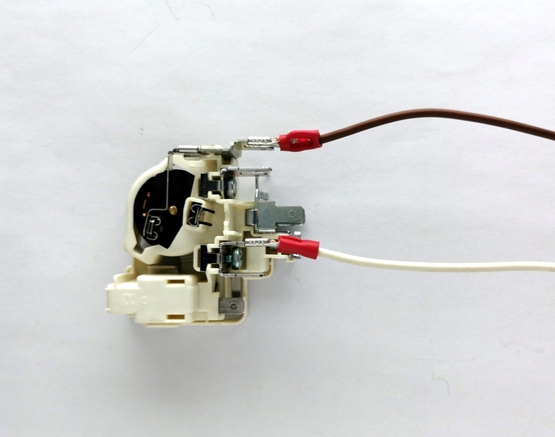

5. Силовые провода от красной фишки Toshiba подключить к пускозащитному реле нового компрессора. Полярность не важна:
Запускайте холодильник
#troubleshooting
Возможные проблемы
Мигают значки Fridge Freezer, появляется ошибка H24
Ошибка H.., кроме 24
Описание ошибок холодильников Toshiba
Не работает клапан, открыватели дверей
На Toshiba GR-X56 есть короткая силовая соединительная проводка красный+желтый, она подает 300В DC на плату, и если этого напряжения не будет, то не будет работать шаговый клапан и открыватели дверей
КРАСНЫЙ+ЗЕЛЕНЫЙ на обманке горят не мигая
1. Нет контакта в пайке проводов
2. Обманка первой версии плохо работает при температуре +12С и холоднее. При температуре +20+25С обманка работает без нареканий. Если это создает вам неудобства, мы бесплатно обменяем обманку на доработанную с учетом этой проблемы
