Обманки инверторных компрессоров

ЗЕЛЕНЫЙ:
Мигает 2 раза в секунду - ждите 5 минут запуска компрессора
Включен - компрессор включен
Мигает 1 раз в 2 секунды - компрессор выключен

КРАСНЫЙ
отладочный.
Информация для программиста

Важные замечания до начала работ

1. Без нагрузки на выходе обманки при подаче напряжения будет не 220В, а 63В
Если хотите проверить работу без компрессора, подключите лампочку или фен

2. Для пайки нельзя использовать паяльную кислоту, только канифоль или флюс ЛТИ-120

3. Корпус оптрона лучше выкусить бокорезами, оставив длинные пеньки от ножек
Паять провод к пенькам удобнее, и не повредится плата

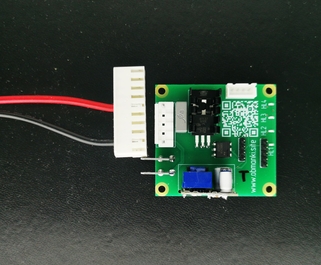

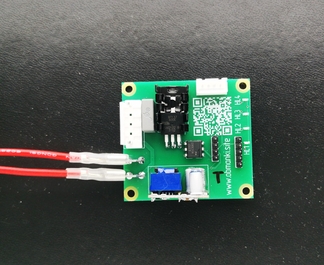

Обманка Sharp, Panasonic, Hitachi

Купить из Омска

-

+

Нет в наличии Уведомить

Купить на Ozon

Купить на Wildberries

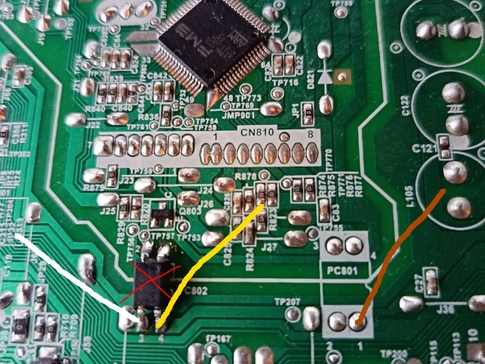

Подключение обманки инверторного компрессора холодильника Sharp

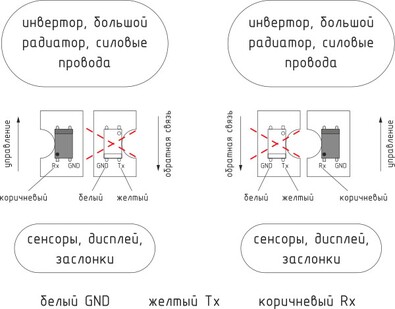

В комплекте поставки обманки проводка с белым, желтым, коричневым проводом. Метка на обманке маркером H
Если проводка состоит из 2 коричневых проводов, то используйте любой. Они равнозначны

Что показывают светодиоды обманки?

Изображения ↓ увеличиваются кликом

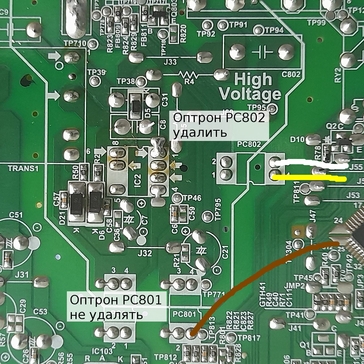

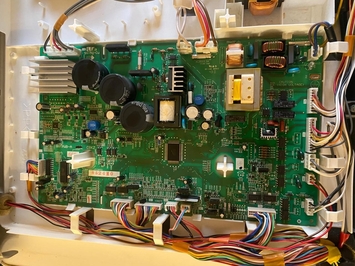

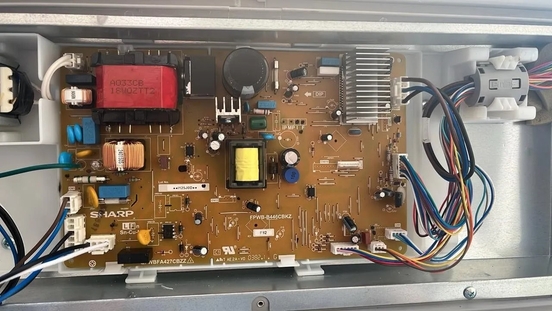

Подключение обманки к плате FPWB-B446CBKZ Sharp SJ-EX98FSL

Эта плата могла устанавливаться в другие модели Sharp: SJ-GX98P-RD

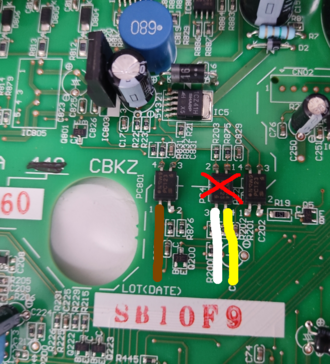

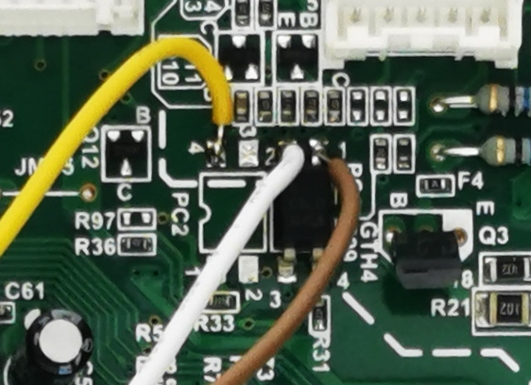

Подключение обманки на плату SJ-XG60PG-BK

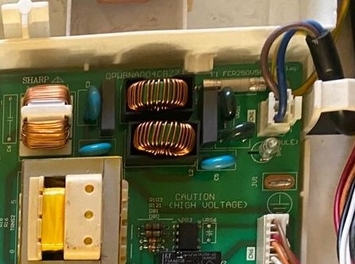

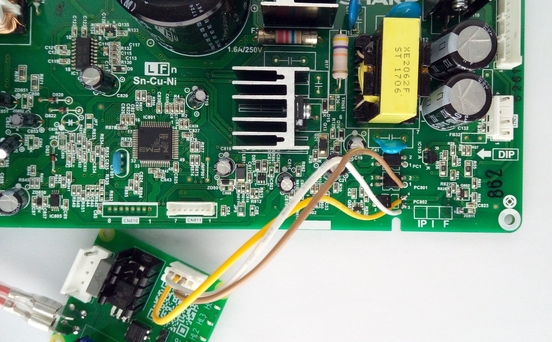

Подключение обманки к плате QPWBNA004CBZZ Sharp SJ-H511K-T

Эта плата могла устанавливаться в холодильник SJ-SC59PV-BK

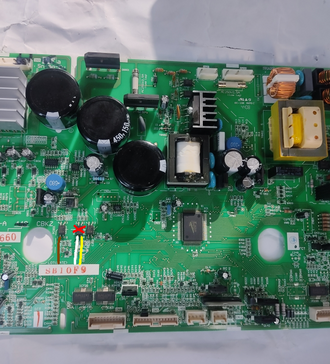

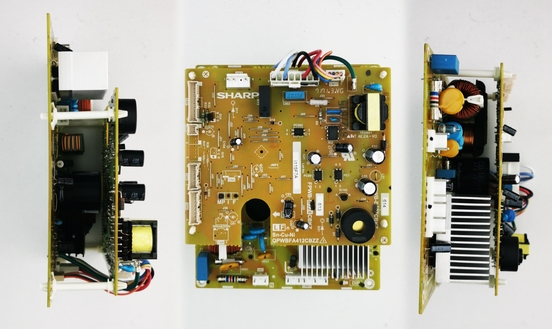

Подключение обманки к плате QPWBFA412CBZZ

Sharp SJ-XE55PM-BE, SJ-XE35PM-BK, SJ-XE59PM-BE, SJ-XE39PM-BE

Тепловое реле не устанавливалось на этот холодильник, перемычку на плату ставить не нужно

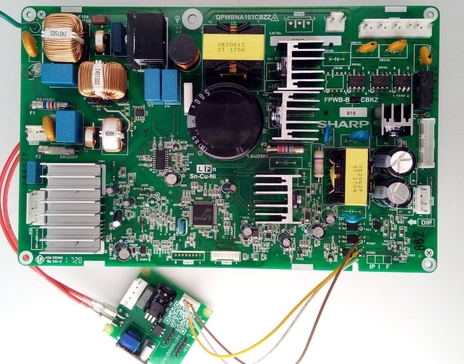

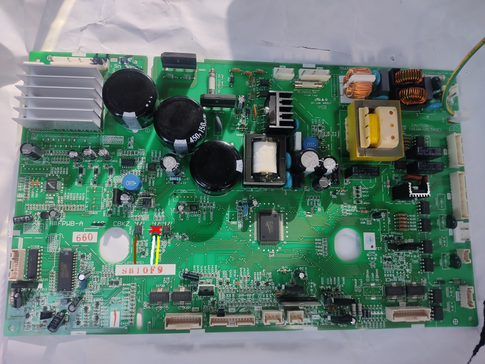

Подключение обманки к плате QPWBNА103CBZZ Sharp SJ-PX99F-BE

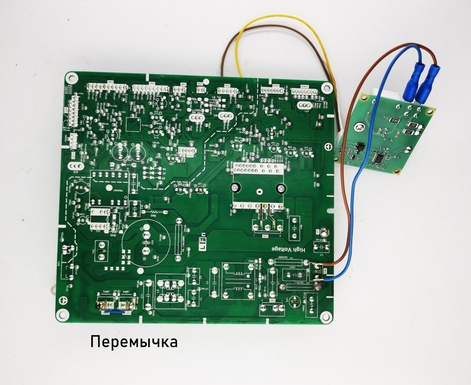

Подключение силовой проводки обманки на примере холодильника SJ-H511K-T

Установите обманку рядом с платой, прикрепите к пластику. Обманка не должна касаться металлических частей.

Питание обманки припаять с обратной стороны платы к коричневому и голубому контакту. Провода питания на угловые клеммы обманки

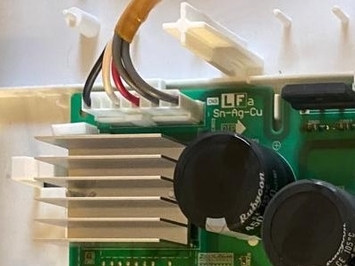

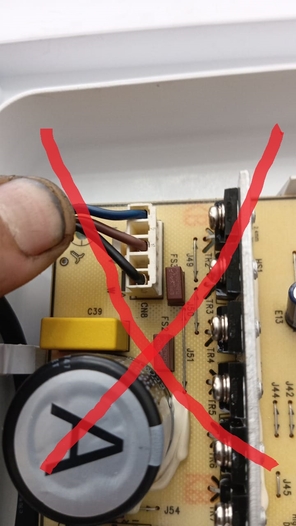

В фишке проводки компрессора серые провода идут к термореле, а черный, белый и красный к компрессору. Контакты от серых проводов нужно замкнуть, напаяв перемычку на плате. Термореле на серых проводах обесточивает всю плату.
