Установка обманок на Liebherr

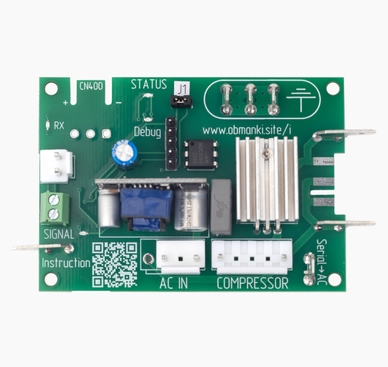

Подобрать, купить и установить обманку Liebherr, Miele
Обманка Liebherr третьей версии может работать со всеми инверторами Liebherr с любым управлением: частотным, АС-протокол, серийный протокол, причем определяет тип сигнала самостоятельно.
Достаточно переключить все фишки кроме проводки компрессора. Проводка компрессора поставляется в комплекте с обманкой. Этого достаточно для замены любого инвертора Liebherr, Miele.

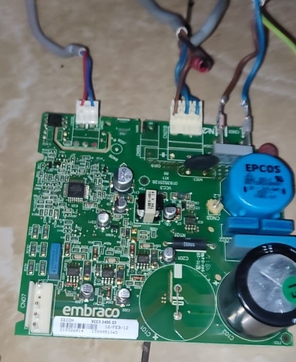

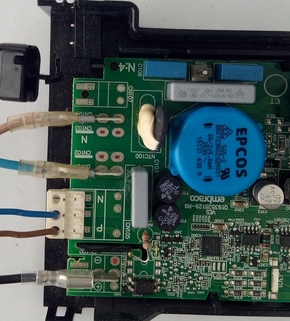

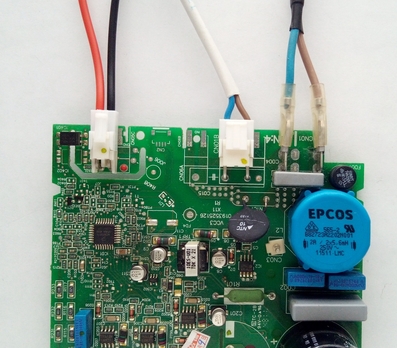

Подключение обманки по внешнему виду коннекторов (кликните по фото):
#6133248
#6144384

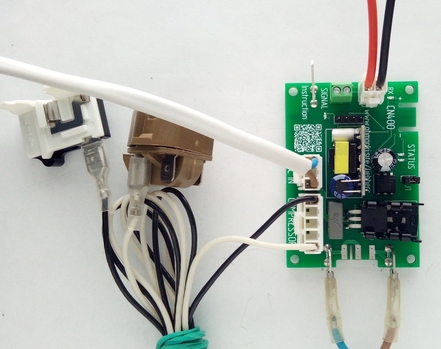

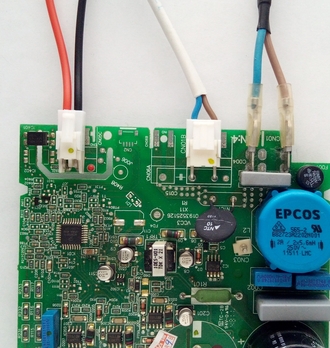

Установка обманки Liebherr Miele с частотным управлением
Обманка подменяет собой инвертор. Установите компрессор, сделайте заправку хладагентом.
Без нагрузки на выходе обманки не будет 220В, а только 63В
Если хотите проверить работу без компрессора, подключите лампочку или фен
Если к инвертору подходят 7 проводов:
Без нагрузки на выходе обманки не будет 220В, а только 63В
Если хотите проверить работу без компрессора, подключите лампочку или фен
Если к инвертору подходят 7 проводов:
- фишка 2 провода (например красный+синий) - сигнал управления
- клеммы 4.8мм "мама" с голубым и коричневым проводами - вход 220В холодильника
- фишка с тремя проводами - выход с инвертора на инверторный компрессор
Полярность красного и синего провода не важна. Залудите кончики, заверните в клеммную колодку.
Используйте проводку из комплекта для подключения к пускозащитному реле нового компрессора
К инвертору подходят 9 проводов:
- Фишка сигнала на 2 провода
- Клеммы 4.8мм "мама" с голубым и коричневым проводами от вилки холодильника
- Фишка силовая на 2 провода
- Фишка с 3 проводами - выход с инвертора на инверторный компрессор
Запускайте холодильник
Индикация зеленым светодиодом Status:
Красный светодиод Status предназначен для отладки работы обманки.
- Горит постоянно: компрессор запущен
- Мигает быстро (2 раза в секунду): есть сигнал на запуск, пауза перед запуском до 5 минут
- Мигает медленно (1 раз в 2 секунды): получен сигнал остановки компрессора
- Два раза в минуту этот светодиод мигает очень быстро и непоследовательно. Это закодирован сигнал. Если холодильник не отключается или не включается, запишите видео 60 секунд, программист и инженер разберут его и проконсультируют что делать дальше
Красный светодиод Status предназначен для отладки работы обманки.
#jumper
Выбор сигнала управления
В обманку записана программа на несколько разных сигналов управления. Если холодильник не отключается (перемораживает), не включается, ведет себя неадекватно, возможно достаточно сменить сигнал управления.
Для этого выключите холодильник, снимите перемычку J1 с платы, запустите снова:
Для частотного сигнала
Для сигнала серийного протокола с обратной связью TX-RX, UART:
- J1 включено: для замены инвертора Embraco
- J1 выключено: если компрессор не отключается, не включается или работает не тогда, когда нужно
Для сигнала серийного протокола с обратной связью TX-RX, UART:
- J1 включено: работа в обычном режиме
- J1 выключено: работа совместно с 6145160 для замены дорогого инвертора более доступным
(умная пауза 5 минут в этом режиме отключена)
#6145160

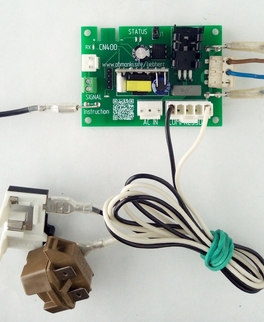

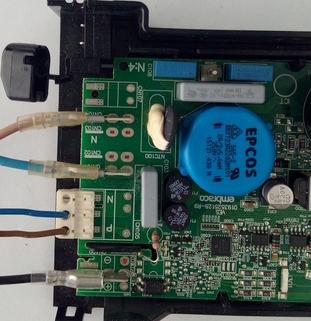

Установка обманки Liebherr AC протокол
Просто переключите все коннекторы и фишки как показано на фото. Установите компрессор. Умная пауза 5 минут до включения компрессора.
Индикация зеленым светодиодом Status:
Красный светодиод Status предназначен для отладки работы обманки.
Индикация зеленым светодиодом Status:
- Горит постоянно: компрессор запущен
- Мигает быстро (2 раза в секунду): есть сигнал на запуск, пауза перед запуском до 5 минут
- Мигает медленно (1 раз в 2 секунды): получен сигнал остановки компрессора
- Два раза в минуту этот светодиод мигает очень быстро и непоследовательно. Это закодирован сигнал. Если холодильник не отключается или не включается, запишите видео 60 секунд, программист и инженер разберут его и проконсультируют что делать дальше
Красный светодиод Status предназначен для отладки работы обманки.
Купить обманку
#6146406

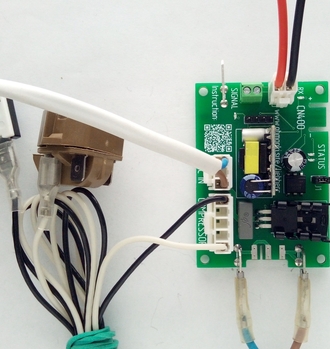

Установка обманки на Miele, Liebherr с серийным протоколом и обратной связью
Порядок установки:
1. Снять инвертор, компрессор
2. Установить новый компрессор, заправить хладагентом
3. Переподключить все соединения
4. Новый компрессор подключить проводкой из комплекта обманки
5. Включить холодильник
1. Снять инвертор, компрессор
2. Установить новый компрессор, заправить хладагентом
3. Переподключить все соединения
4. Новый компрессор подключить проводкой из комплекта обманки
5. Включить холодильник
Инвертор партномер 6145482:
C 3425 C 3525 C 3825 C 4025 C 4815 CB 4315 CB 4815 Cbe 4025 CBef 4315 CBef 4815 CBN 4815 CBNbs 4815 CBNef 4815 CBNef 4855 CBNgb 4855 CBNgw 4855 CBNtl 4815 Cbs 3425 Cef 3405 Cef 3425 Cef 3525 Cef 3825 Cef 4025 Cef 4815 CN 3115 CN 3505 CN 3515 CN 3715 CN 3915 CN 4005 CN 4015 CN 4315 CN 4815 CNbe 4015 CNbs 3915 CNbs 4015 CNbs 4315 CNef 3115 CNef 3505 CNef 3515 CNef 3535 CNef 3715 CNef 3915 CNef 4005 CNef 4015 CNef 4315 CNef 4815 CNes 4715 CNsl 3535 CNsl 4015 CNtl 4815 Ctb 3825 CTN 5215 CTNef 5215 CU 2915 CU 3515 CU 4015 CUbe 4015 CUef 2915 CUef 3515 CUef 4015 CUsl 2915 CUsl 3515 CUsl 4015
Инвертор партномер 6146406:
C 3525 C 4025 CBNE 4015 Cef 4025 CEf 4025 CN 3505 CN 3515 CN 3915 CN 4005 CN 4015 CNbe 4015 CNbs 3915 CNbs 4015 Cnef 3515 CNef 3515 CNef 3535 CNef 3915 CNef 4005 CNef 4015 CNF 3915 CU 2915 CU 3515 CU 4015 CUbe 4015 Cube 4015 CUef 2915 CUef 3515 Cuef 4015 CUsl 2915
Инвертор партномер 6146259:
CBNd 5723 CBNef 5735 CBNsfd 5723 CBNsfd 5733 CIN 4335 Cn 4835 CNbdd 5733 CNd 5204 CNd 5253 CNd 5704 CNd 5723 CNef 4335 CNef 4835 CNef 5735 CNfr 4335 CNsdd 5223 CNsdd 5753 CNsfd 5203 CNsfd 5703,
GN 3735, ICBNe 5123 ICBNSe 5123 ICe 5103 ICN 5103 ICNe 5133 ICSe 5103 IRBd 5151 IRBSe 5121, SFNe 5227 SFNsde 5227
C 3425 C 3525 C 3825 C 4025 C 4815 CB 4315 CB 4815 Cbe 4025 CBef 4315 CBef 4815 CBN 4815 CBNbs 4815 CBNef 4815 CBNef 4855 CBNgb 4855 CBNgw 4855 CBNtl 4815 Cbs 3425 Cef 3405 Cef 3425 Cef 3525 Cef 3825 Cef 4025 Cef 4815 CN 3115 CN 3505 CN 3515 CN 3715 CN 3915 CN 4005 CN 4015 CN 4315 CN 4815 CNbe 4015 CNbs 3915 CNbs 4015 CNbs 4315 CNef 3115 CNef 3505 CNef 3515 CNef 3535 CNef 3715 CNef 3915 CNef 4005 CNef 4015 CNef 4315 CNef 4815 CNes 4715 CNsl 3535 CNsl 4015 CNtl 4815 Ctb 3825 CTN 5215 CTNef 5215 CU 2915 CU 3515 CU 4015 CUbe 4015 CUef 2915 CUef 3515 CUef 4015 CUsl 2915 CUsl 3515 CUsl 4015
Инвертор партномер 6146406:
C 3525 C 4025 CBNE 4015 Cef 4025 CEf 4025 CN 3505 CN 3515 CN 3915 CN 4005 CN 4015 CNbe 4015 CNbs 3915 CNbs 4015 Cnef 3515 CNef 3515 CNef 3535 CNef 3915 CNef 4005 CNef 4015 CNF 3915 CU 2915 CU 3515 CU 4015 CUbe 4015 Cube 4015 CUef 2915 CUef 3515 Cuef 4015 CUsl 2915
Инвертор партномер 6146259:
CBNd 5723 CBNef 5735 CBNsfd 5723 CBNsfd 5733 CIN 4335 Cn 4835 CNbdd 5733 CNd 5204 CNd 5253 CNd 5704 CNd 5723 CNef 4335 CNef 4835 CNef 5735 CNfr 4335 CNsdd 5223 CNsdd 5753 CNsfd 5203 CNsfd 5703,
GN 3735, ICBNe 5123 ICBNSe 5123 ICe 5103 ICN 5103 ICNe 5133 ICSe 5103 IRBd 5151 IRBSe 5121, SFNe 5227 SFNsde 5227
Без нагрузки на выходе обманки будет не 220В, а только 63В
Если хотите проверить работу без компрессора, подключите лампочку или фен
Если хотите проверить работу без компрессора, подключите лампочку или фен

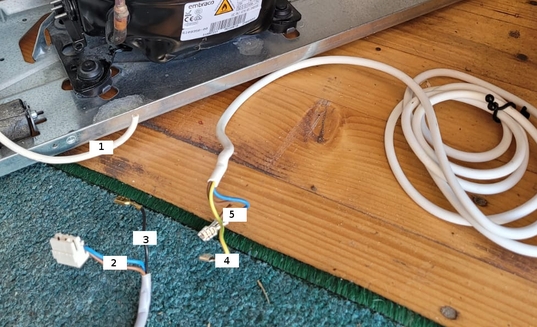

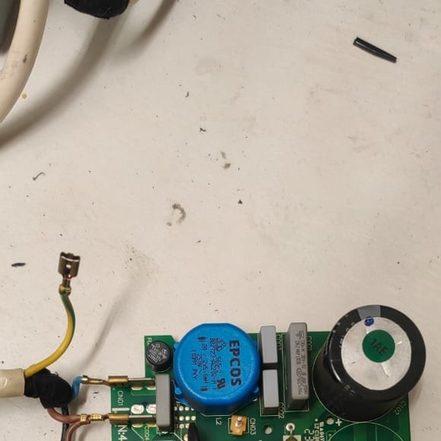

3-4. Соедините провода заземления, добавьте от них провод к корпусу компрессора
Запускайте холодильник
После включения обманка делает калибровку сигнала: одновременно включаются красный и зеленый LED.
Обманка ловит сигналы управления, если они понятны, то красный переключает состояние ВКЛ-ВЫКЛ-ВКЛ-ВЫКЛ и т. д.
Зеленый показывает режим работы:
Обманка ловит сигналы управления, если они понятны, то красный переключает состояние ВКЛ-ВЫКЛ-ВКЛ-ВЫКЛ и т. д.
Зеленый показывает режим работы:
- включен постоянно — ждите запуск компрессора в течение 5 минут
- выключен — компрессор не будет работать
Купить универсальную обманку Liebherr, Miele
#ChangeSerial

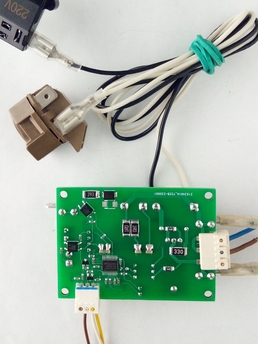

Замена инвертора Serial на 6145160 с обманкой
Вы можете заменить оригинальный дорогой инвертор серийного протокола (6145482, 6146406, 6146259) на обманку с доступным инвертором AC-протокола 6145160.

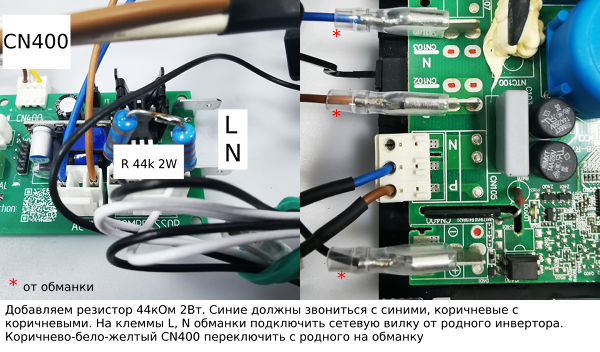

Подключите родную проводку к инвертору AC-протокола как показано на схеме-фото:
Необходимые переходники поставляются в комплекте. На разъем Compressor обманки нужно припаять 24кОм резистор 2Вт, без него управление инвертором 6145160 работать не будет.
