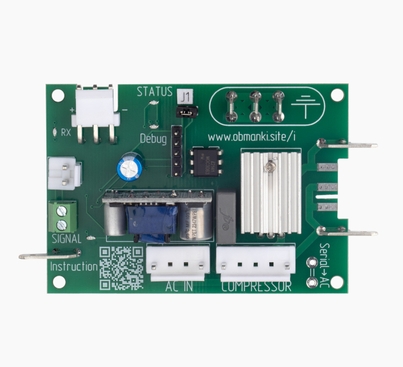

Обманка Whirlpool-Ariston
merloni
Описание
Установка обманок Whirlpool, Hotpoint-Ariston
Проводку до компрессора подключить из комплекта поставки. Переключить все остальные фишки. Некоторые фишки обрезать, облудить.
Отложенный запуск до 15 минут
Отложенный запуск до 15 минут

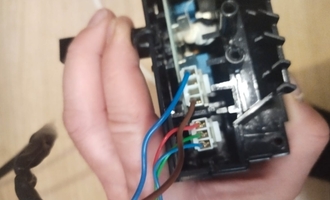

С обратной связью (красный, синий, зеленый проводок).
С двумя сигнальными проводками
С одним сигнальным проводом (черным или красным)
Обманка с 2 сигнальными проводками
Обманка подменяет собой инвертор. Установите компрессор, сделайте заправку хладагентом.
Без нагрузки на выходе обманки не будет 220В, а только 63В
Если хотите проверить работу без компрессора, подключите лампочку или фен
Если к инвертору подходят 7 проводов:
Без нагрузки на выходе обманки не будет 220В, а только 63В
Если хотите проверить работу без компрессора, подключите лампочку или фен
Если к инвертору подходят 7 проводов:
- фишка 2 провода (например красный+синий) - сигнал управления
- клеммы 4.8мм "мама" с голубым и коричневым проводами - вход 220В холодильника
- фишка с тремя проводами - выход с инвертора на инверторный компрессор
Полярность красного и синего провода не важна. Залудите кончики, заверните в клеммную колодку.

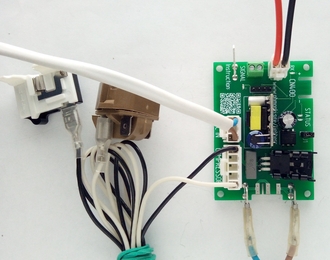

Используйте проводку из комплекта для подключения к пускозащитному реле нового компрессора

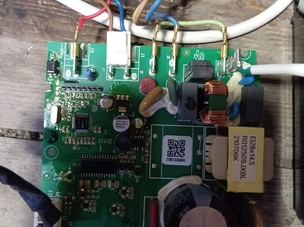

К инвертору подходят 9 проводов:
- Фишка сигнала на 2 провода
- Клеммы 4.8мм "мама" с голубым и коричневым проводами от вилки холодильника
- Фишка силовая на 2 провода
- Фишка с 3 проводами - выход с инвертора на инверторный компрессор
Запускайте холодильник
Индикация зеленым светодиодом Status:
Красный светодиод Status предназначен для отладки работы обманки.
- Горит постоянно: компрессор запущен
- Мигает быстро (2 раза в секунду): есть сигнал на запуск, пауза перед запуском до 5 минут
- Мигает медленно (1 раз в 2 секунды): получен сигнал остановки компрессора
- Два раза в минуту этот светодиод мигает очень быстро и непоследовательно. Это закодирован сигнал. Если холодильник не отключается или не включается, запишите видео 60 секунд, программист и инженер разберут его и проконсультируют что делать дальше
Красный светодиод Status предназначен для отладки работы обманки.
Обманка с 1 сигнальным проводком
Обманка подменяет собой инвертор. Установите компрессор, сделайте заправку хладагентом.
Без нагрузки на выходе обманки не будет 220В, а только 63В
Если хотите проверить работу без компрессора, подключите лампочку или фен
Без нагрузки на выходе обманки не будет 220В, а только 63В
Если хотите проверить работу без компрессора, подключите лампочку или фен
Проверено на модуле инвертора JXPR-13B1 (партномер 811113574) холодильника Whirlpool WTNF 923 X компрессор VTB1113Y
Используйте проводку из комплекта для подключения к пускозащитному реле нового компрессора
На чёрный провод обожмите клемму 4.8мм (или 6.3мм), наденьте на клемму SIGNAL
Для инвертора JXPR-13B1 (п/н 811113574) Whirlpool WTNF 923 X компрессор Jiaxipera VTB1113Y

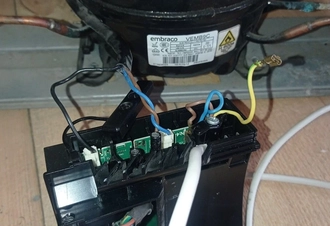

Для инвертора Embraco (519306179) Hotpoint-Ariston HBD1201.4NFH компрессор Embraco VEMB9C
Запускайте холодильник
Индикация зеленым светодиодом Status:
Красный светодиод Status предназначен для отладки работы обманки.
- Горит постоянно: компрессор запущен
- Мигает быстро (2 раза в секунду): есть сигнал на запуск, пауза перед запуском до 5 минут
- Мигает медленно (1 раз в 2 секунды): получен сигнал остановки компрессора
- Два раза в минуту этот светодиод мигает очень быстро и непоследовательно. Это закодирован сигнал. Если холодильник не отключается или не включается, запишите видео 60 секунд, программист и инженер разберут его и проконсультируют что делать дальше
Красный светодиод Status предназначен для отладки работы обманки.
Установка обманки с обратной связью
Без нагрузки на выходе обманки будет не 220В, а только 63В
Если хотите проверить работу без компрессора, подключите лампочку или фен
Если хотите проверить работу без компрессора, подключите лампочку или фен
Порядок установки:
- Снять инвертор, компрессор. Они не понадобятся
- Установить новый компрессор, заправить хладагентом
- Переподключить все соединения
- Новый компрессор подключить проводкой из комплекта
- Включить холодильник
Переключите проводку согласно фото:
После включения обманка делает калибровку сигнала: одновременно включаются красный и зеленый LED.
Обманка ловит сигналы управления, если они понятны, то красный переключает состояние ВКЛ-ВЫКЛ-ВКЛ-ВЫКЛ и т. д.
Зеленый показывает режим работы:
Обманка ловит сигналы управления, если они понятны, то красный переключает состояние ВКЛ-ВЫКЛ-ВКЛ-ВЫКЛ и т. д.
Зеленый показывает режим работы:
- мигает 2 раза в секунду — ждите запуск компрессора в течение 5 минут
- мигает 1 раз в 2 секунды — компрессор остановлен главным блоком
Джампер J1 ничего не меняет в этой версии
Для подключения всех заземлений на обманке выделены 3 клеммы:
