Фотографии переделок плат LG
Фото на странице по возрастанию номеров плат: 326370, 329651, 504121, 642643, 652501, 666033, 712101, 762704, 772834, 800858, 805254, 809776, 819074, 837360, 857126, 860630, 870934
Трехфазные платы 326370, 805254 для компрессоров, начинающихся с B....
Трехфазные платы LG имеют задержку запуска компрессора 7-15 минут

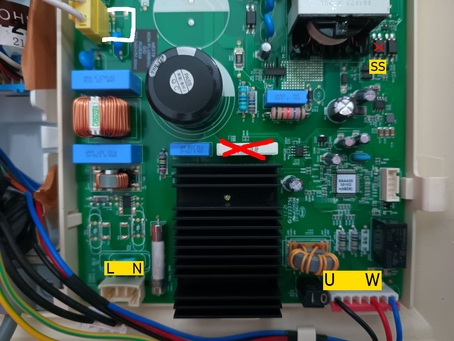

Проводка на обманку LGv2 перещелкивается с разъема UVW (HU,HV,HW) на обманку без доработок, а в моторном отсеке пусковое реле нового компрессора подключают к жёлтому и голубому проводам. Полярность не важна.
Чёрные провода замкнуть, реле тепловое убрать.
Чёрные провода замкнуть, реле тепловое убрать.
#326370

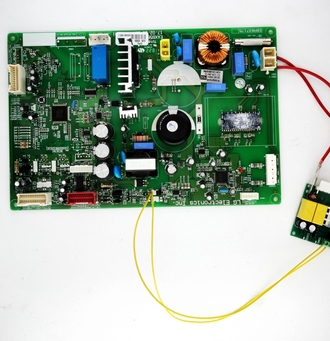

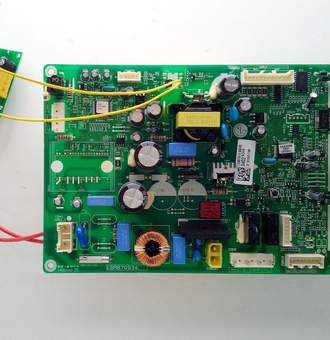

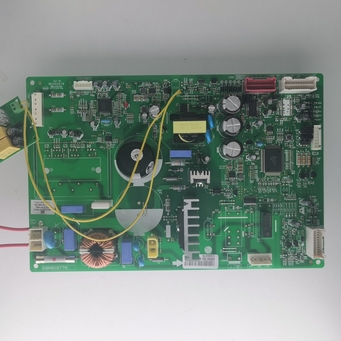

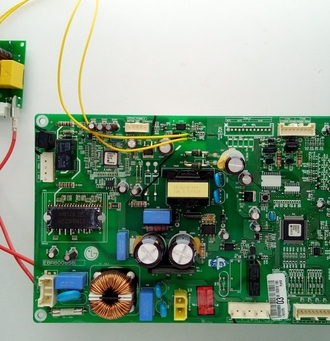

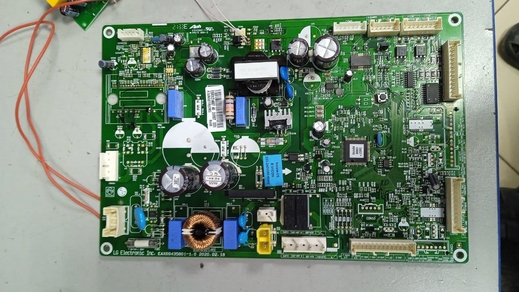

Переделка EBR326370
Плата 3 поколения 2020 года. Оптрон теперь не с краю платы: IC205. Маркировка текстолита EAX69779001.
Вместо оригинального компрессора BSA075 уместно использовать Jiaxipera 1114 или HMK95AA
Вместо оригинального компрессора BSA075 уместно использовать Jiaxipera 1114 или HMK95AA
Обкусить диоды D202-D203
Обкусить перемычки JP17-JP18
Обкусить 23 ножку драйвера

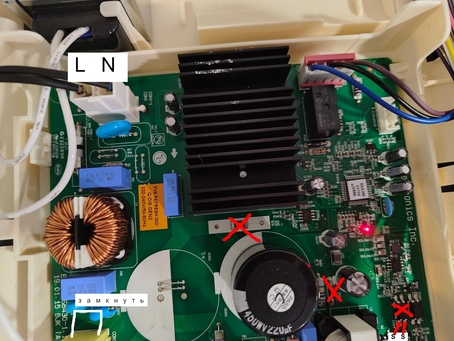

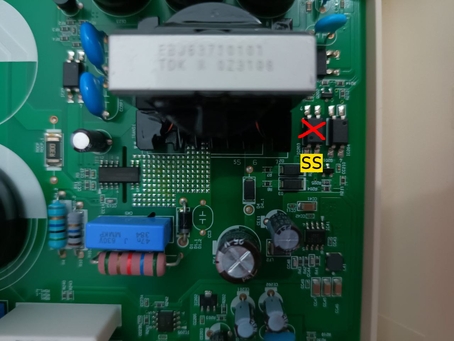

Плата без обвязки не запустится, нужны сенсоры. Нужно замкнуть CON101
Обкусить перемычки JP17-JP18
Обкусить 23 ножку драйвера
Плата без обвязки не запустится, нужны сенсоры. Нужно замкнуть CON101
CON6
VCC, RX, TX, GND, Test, NC, NC
Наклейка на плате EBR32637005 7F45
VCC, RX, TX, GND, Test, NC, NC
Наклейка на плате EBR32637005 7F45
#329651

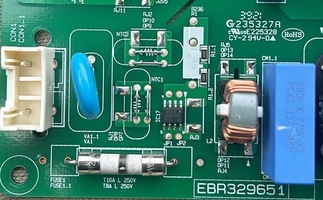

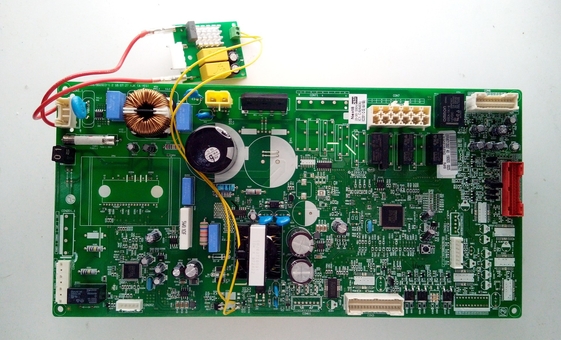

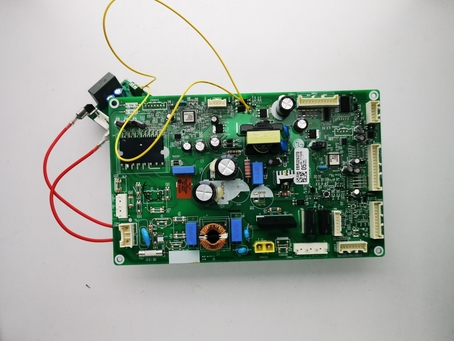

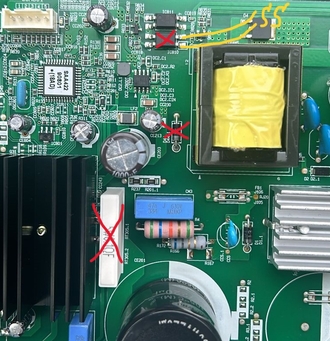

Переделка EBR329651
Плата 3 поколения 2020 года. Обкусите оптрон IC810, к его пенькам припаяйте сигнальные провода. Маркировка текстолита EAX69717101.

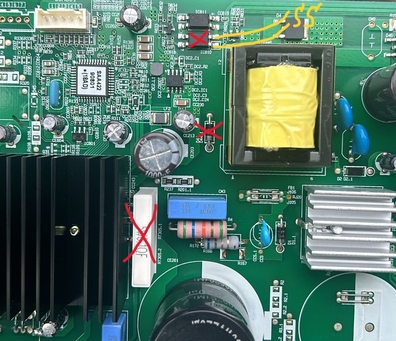

Обкусить диод D44
Убрать керамический резистор 5W 1 Ом RT305

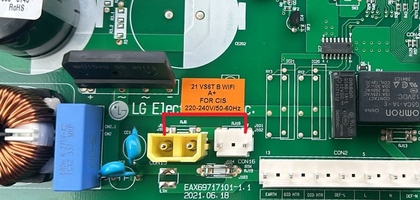

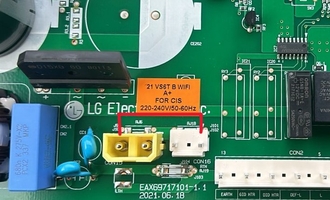

Плата без обвязки не запустится, нужны сенсоры. Нужно замкнуть CON15, CON16:
Убрать керамический резистор 5W 1 Ом RT305
Плата без обвязки не запустится, нужны сенсоры. Нужно замкнуть CON15, CON16:
Питание обманки к CON1
CON4
VCC, RX, TX, GND, Test, NC, NC
Наклейка на плате EBR329651 79 EB1B
VCC, RX, TX, GND, Test, NC, NC
Наклейка на плате EBR329651 79 EB1B
#652501

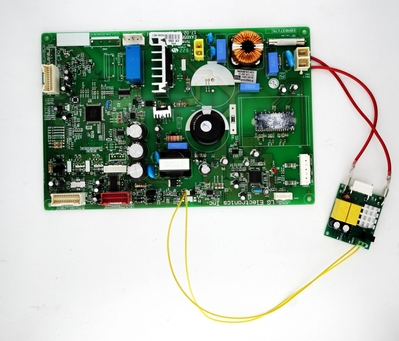

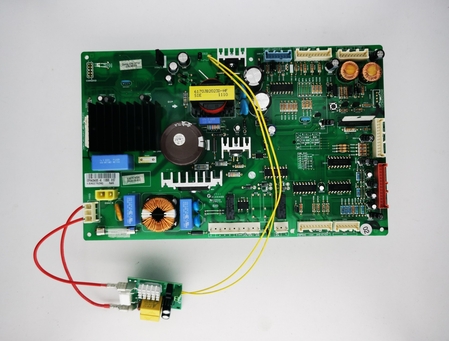

Переделка EBR652501
Для правильной работы с этой платой снимите J1
Оригинальный компрессор FC124NAME 230Вт можно заменить на Jiaxipera 1119
Удалить D201, D202, керамический резистор R305 5W. Запаяйте разъём CON2
Фото похожей по расположению платы элементов:
Фото похожей по расположению платы элементов:
CON9
5V, Test, TX, RX, GND
Наклейка EBR 65250103 8503
5V, Test, TX, RX, GND
Наклейка EBR 65250103 8503
#666033

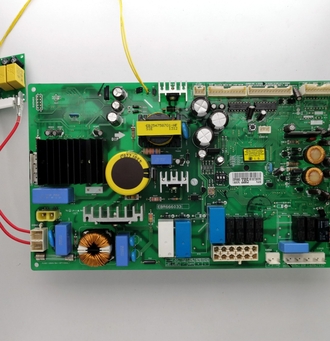

Переделка EBR666033
Оригинальный компрессор FC140NEM 260Вт можно заменить на Eateron E130CL
Обманку подключить к оптрону. Силовую часть к CON1. Бледно-зеленый разъем дросселя запаять перемычкой,
Для обесточивания инвертора обкусить диоды D201-D202, убрать керамический резистор R305
Для обесточивания инвертора обкусить диоды D201-D202, убрать керамический резистор R305
Плата кроме LG устанавливалась на холодильник SMEG
CON12?
4 pin
4 pin
#712101

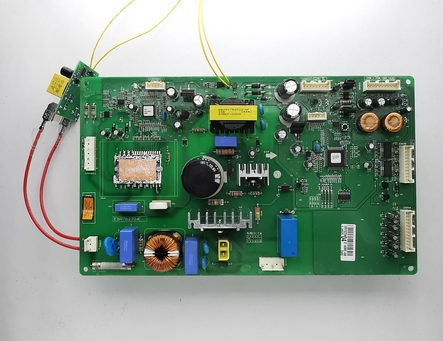

Переделка EBR712101
Оригинальный компрессор FC102NEM 200Вт можно заменить на Jiaxipera 1117 или HMK12AA

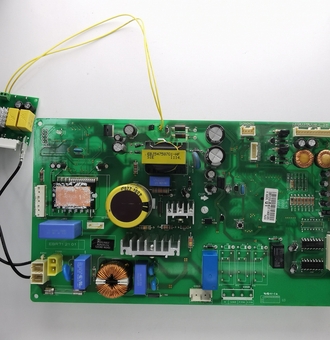

Обманку подключить к оптрону IC203, силовую часть припаять к разъему CON1.
Чтобы обесточить инвертор уберите керамический резистор R305 5w 1Ω, обкусите диоды D201-D202.
Разъем CON2 запаять перемычкой, дроссель убрать.
Чтобы обесточить инвертор уберите керамический резистор R305 5w 1Ω, обкусите диоды D201-D202.
Разъем CON2 запаять перемычкой, дроссель убрать.
CON8
5v, Test, TX, RX, GND
Наклейка EBR721210101 20AD
5v, Test, TX, RX, GND
Наклейка EBR721210101 20AD
#762704

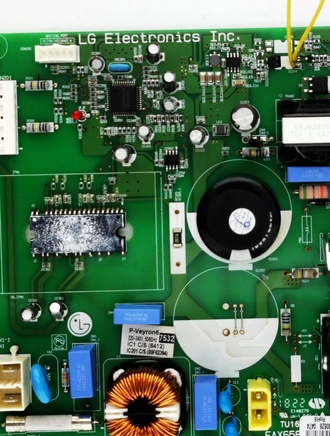

Переделка EBR762704
Оригинальный компрессор FLC102NAMA 200Вт можно заменить на Jiaxipera 1117 или HMK12AA
Снять питание инвертора на плате EBR762704: обкусить диоды D201, D202, а также удалить керамический резистор R305 5w 1Ω. Для запуска платы на столе, нужно замкнуть разъем CON2
CON8
5v, RX, TX, GND, Test
наклейка 6103 EBR76270404
5v, RX, TX, GND, Test
наклейка 6103 EBR76270404
#772834

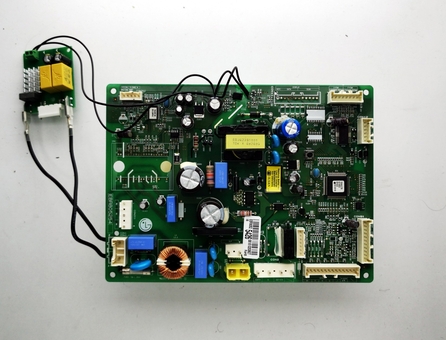

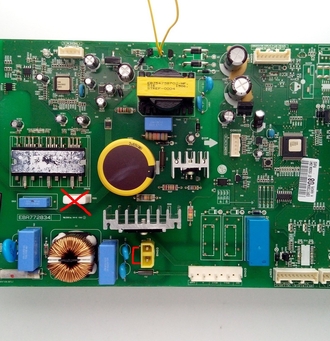

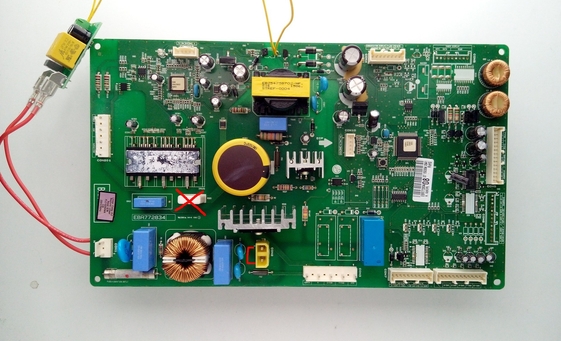

Переделка EBR772834
Оригинальный компрессор FLC102NAMA 200Вт можно заменить на Jiaxipera 1117 или HMK12AA

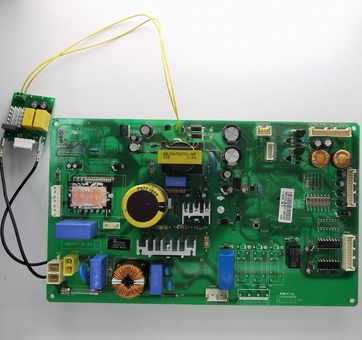

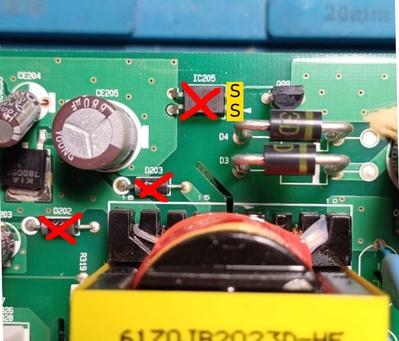

Обманку подключить к оптрону IC203, силовую часть припаять к разъему CON1.

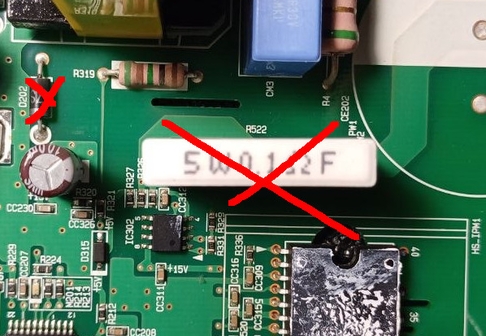

Чтобы обесточить инвертор уберите керамический резистор R305 5w 1Ω, обкусите диоды D201-D202.
Разъем CON2 можно запаять перемычкой, дроссель убрать.
Чтобы обесточить инвертор уберите керамический резистор R305 5w 1Ω, обкусите диоды D201-D202.
Разъем CON2 можно запаять перемычкой, дроссель убрать.
CON10
5V, RX, TX, GND, Test
Наклейка 4950 EBR77283408
5V, RX, TX, GND, Test
Наклейка 4950 EBR77283408
#800858

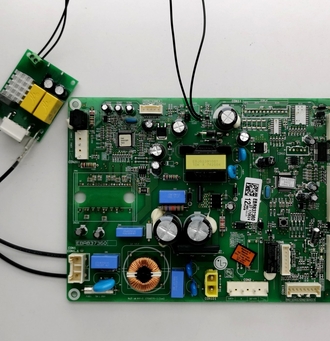

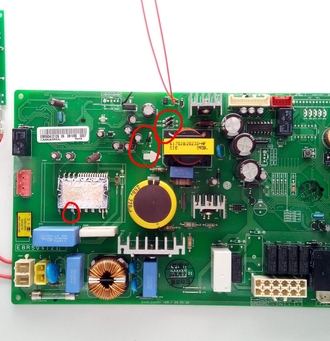

Переделка EBR800858
Оригинальный компрессор FMC088NAMA (170Вт) меняется на Jiaxipera 1114

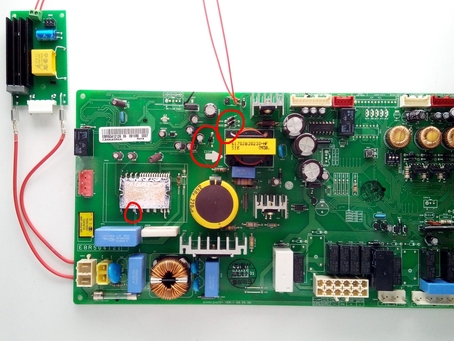

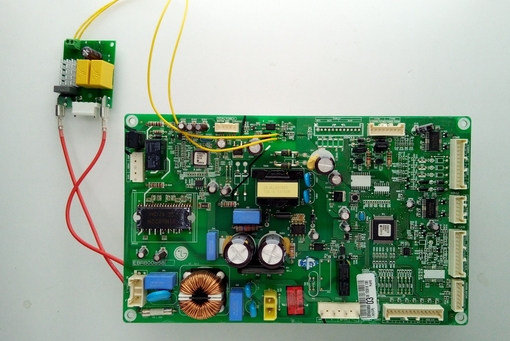

Обманку подключить к оптрону IC205, силовую часть припаять к разъему CON1.
Чтобы обесточить инвертор обкусите ножку 28, обкусите диоды D202-D203.
Бледно-зеленый разъем дросселя можно запаять перемычкой, дроссель убрать.
Чтобы обесточить инвертор обкусите ножку 28, обкусите диоды D202-D203.
Бледно-зеленый разъем дросселя можно запаять перемычкой, дроссель убрать.
CON8
VCC, RX, TX, GND, Test, NC, NC
наклейка: 0554 EBR80085803
VCC, RX, TX, GND, Test, NC, NC
наклейка: 0554 EBR80085803
#805254

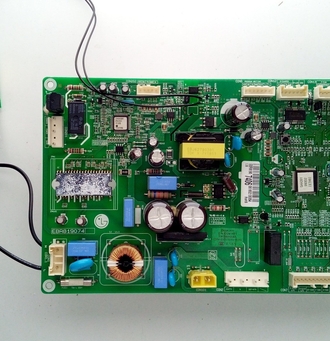

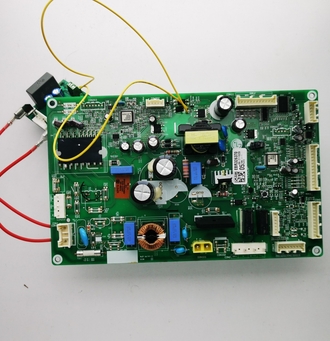

Переделка EBR805254
Компрессор BMG089NHMV (170Вт) меняется на Jiaxipera 1114. После подачи 220В компрессор запускается через 7-15 минут

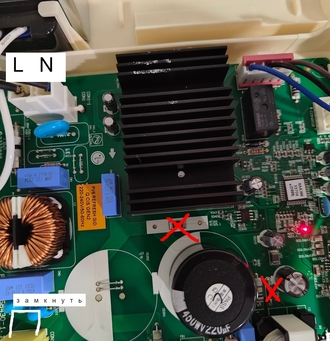

Чтобы обесточить драйвер компрессора уберите диоды D202-D203 и обрежьте 28 ножку драйвера SIM6822 или конденсатор CM4.

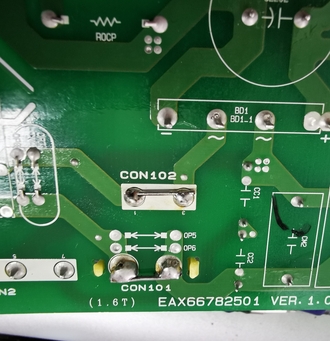

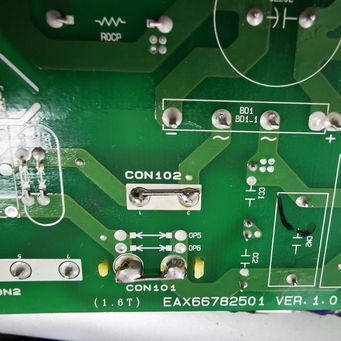

На плате есть разъем OLP (CON102), контакты которого лучше запаять с нижней стороны платы, это термореле в моторном отсеке полностью обесточивает плату.
На плате есть разъем бледно-зеленый разъем дросселя (CON101), контакты которого лучше запаять с нижней стороны платы, дроссель не пригодится впоследствии.
CON6
VCC, RX, TX, GND, Test, NC, NC
наклейка:
80525426 D183
80525420 A38C
VCC, RX, TX, GND, Test, NC, NC
наклейка:
80525426 D183
80525420 A38C
#837360

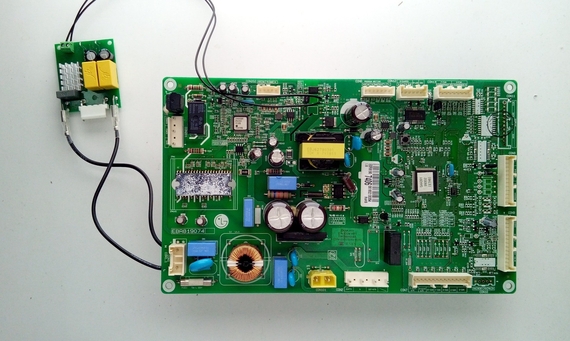

Переделка EBR837360

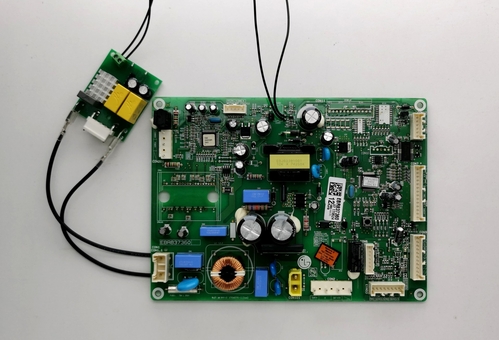

Оригинальный компрессор FMC088NAMA производительностью 170Вт можно заменить компрессорами HMK95AA или Jiaxipera 1114

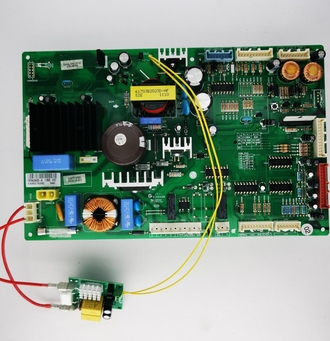

Обманку подключить к IC205, силовую часть CON1. Разъем CON101 дросселя закоротить, дроссель убрать.
Обесточить инвертор: обкусить диоды D202-D203, обкусить 28 ножку драйвера SIM6823 или убрать весь драйвер целиком
Обесточить инвертор: обкусить диоды D202-D203, обкусить 28 ножку драйвера SIM6823 или убрать весь драйвер целиком
CON6
VCC, RX, TX, GND, Test, NC, NC
наклейка: 9AC4 EBR83736012
VCC, RX, TX, GND, Test, NC, NC
наклейка: 9AC4 EBR83736012
#860630

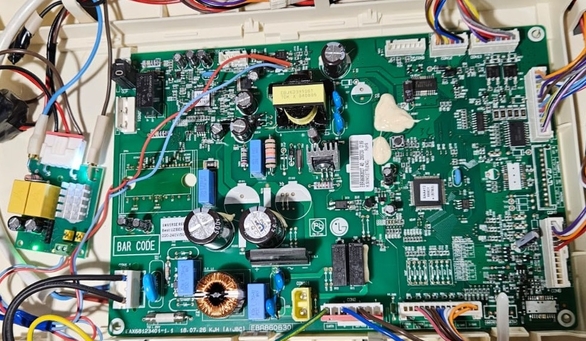

Переделка EBR860630

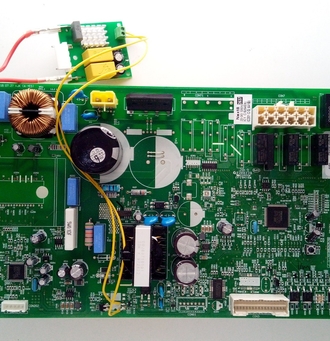

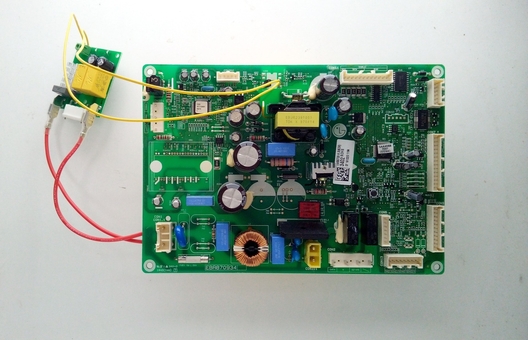

Обманку подключите к оптрону IC205 на ножку с точкой и соседнюю. На плате ножка отмечена белым треугольникчком.
Чтобы обесточить инвертор, обкусите D206-D207. Обманку запитать от CON1. Разъем CON101 замкнуть.
Плата работает с компрессором FMA102NAMA. Вместо этой модели установите 198Вт HMK12AA или Jiaxipera 119
Чтобы обесточить инвертор, обкусите D206-D207. Обманку запитать от CON1. Разъем CON101 замкнуть.
Плата работает с компрессором FMA102NAMA. Вместо этой модели установите 198Вт HMK12AA или Jiaxipera 119
CON6
7 pin
наклейка: 87B3
7 pin
наклейка: 87B3
Подбор компрессора вместо LG
В модели компрессора зашифрован объем цилиндра, и соответственно мощность
- 075 (BSA075NHMV) 140 Вт Wansheng QD75Y
- 089-090 (FMC088NAMA, BMG089NBMA) 170 Вт Jiaxipera 1114
- 102-104 (FLC102NAMA) 200 Вт Jiaxipera 1117
- 124 (FC124NBMA) 230 Вт Jiaxipera 1121
- 140 (FC140NEM) 260 Вт Eateron E130CL
Планируем добавить фотографии переделок плат:

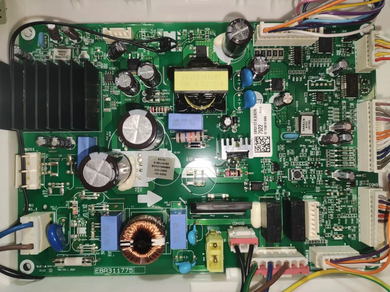

311775 BSA075NHMV
796492 BMG089NHMV
822304 BMG089NHMV
600126 FC140NVM
834651 FMA102NAMA
836648 FMC088NAMA
827967 FMC088NAMA
851917 FLD165NBMA
311775 BSA075NHMV
796492 BMG089NHMV
822304 BMG089NHMV
600126 FC140NVM
834651 FMA102NAMA
836648 FMC088NAMA
827967 FMC088NAMA
851917 FLD165NBMA

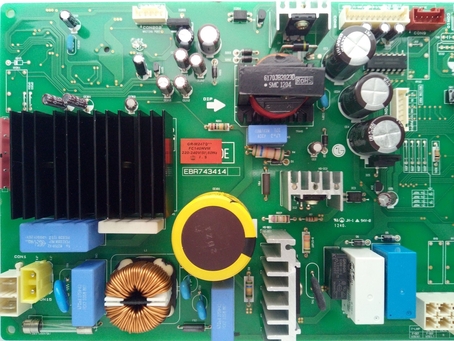

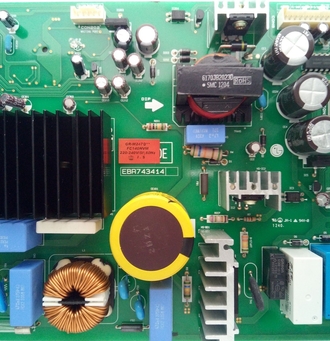

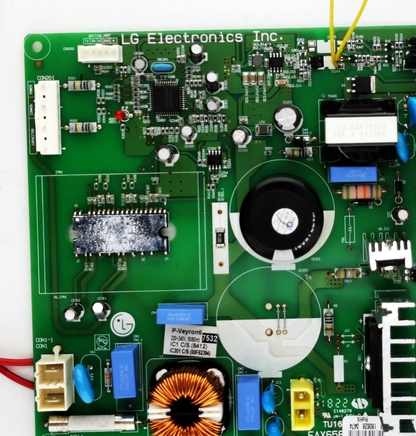

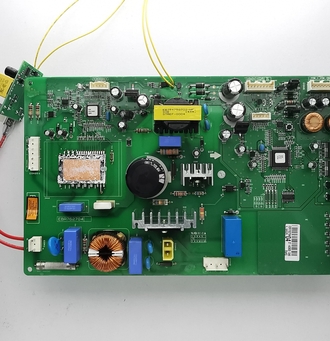

Полная видеоинструкция подключения обманки к любой плате LG
- Показан выбор оптрона на плате EBR800858
- Снято по плате EBR805254, аналогично на EBR806473, EBR827967, EBR809776 и другие

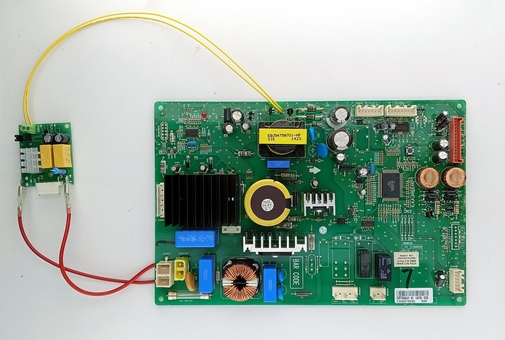

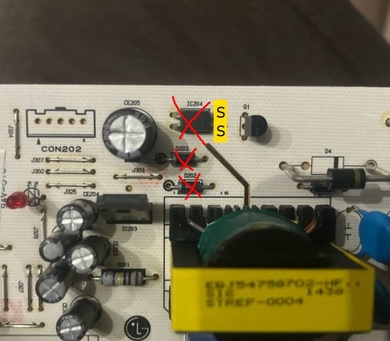

- Показано на плате EBR 762704, аналогично на EBR772834, EBR756644, EBR504121
